Porównanie soczewek Barlowa – którą wybrać? 0,3X, 0,5X czy 0,7X?

Wstęp – po co w ogóle ten temat?

Wybór odpowiedniej soczewki Barlowa do mikroskopu to temat, który często jest bagatelizowany, a ma ogromny wpływ na komfort i precyzję pracy w serwisie GSM. Wielu użytkowników staje przed prostym pytaniem: 0,3X, 0,5X czy 0,7X? – i najczęściej wybiera „w ciemno”, bez świadomości różnic.

Każda z tych soczewek oferuje inne pole widzenia, inne powiększenie i inną wygodę pracy przy lutowaniu oraz inspekcji płyt głównych. Źle dobrana Barlowa może utrudniać naprawę, męczyć wzrok i spowalniać pracę, nawet jeśli sam mikroskop jest dobrej klasy.

W tym artykule porównamy soczewki Barlowa 0,3X, 0,5X i 0,7X, pokażemy ich praktyczne zastosowanie w serwisie GSM i podpowiemy, którą wybrać w zależności od rodzaju wykonywanych napraw.

Czym jest soczewka Barlowa i jak działa?

Soczewka Barlowa to dodatkowy element optyczny montowany w mikroskopie, którego zadaniem jest zmiana efektywnego powiększenia obrazu bez konieczności wymiany całego obiektywu. W serwisach GSM stosuje się ją głównie po to, aby dopasować pole widzenia i komfort pracy do rodzaju wykonywanej naprawy.

W praktyce soczewka Barlowa zmienia ogniskową układu optycznego, co bezpośrednio wpływa na:

• poziom powiększenia,

• wielkość pola widzenia,

• głębię ostrości,

• odległość roboczą między mikroskopem a płytą główną.

Im mniejsze oznaczenie „X” (np. 0,3X), tym większe pole widzenia i większa odległość robocza, ale kosztem mniejszego powiększenia. Z kolei większe wartości X (np. 0,7X) dają większe powiększenie, jednak zawężają pole widzenia i zmniejszają głębię ostrości.

Dzięki temu soczewka Barlowa pozwala precyzyjnie dopasować mikroskop do konkretnych zadań — od szybkiej inspekcji całej płyty głównej, po dokładne lutowanie bardzo małych elementów SMD.

Soczewka Barlowa 0,3X – kiedy ma sens?

Soczewka Barlowa 0,3X to najlepszy wybór wtedy, gdy zależy Ci przede wszystkim na dużym polu widzenia, a nie na maksymalnym powiększeniu detali. Jest często wybierana przez serwisantów, którzy wykonują szybkie inspekcje płyt głównych lub pracują na większych obszarach PCB. Warto wiedzieć że praktycznie nie da się używać mikroskopu na siedząco, sam mikroskop musi być podniesiony o około 30cm do góry, przez co większość osób nie będzie w stanie dosięgnąć do okularów.

Dzięki niskiemu powiększeniu 0,3X:

• widzisz znacznie większy fragment płyty bez konieczności ciągłego przesuwania mikroskopu,

• zyskujesz większą odległość roboczą, co ułatwia pracę narzędziami,

• obraz jest bardziej „spokojny”, co mniej męczy wzrok podczas długich napraw.

✅ Kiedy warto wybrać 0,3X?

• do szybkiego przeglądu i diagnostyki PCB,

• przy lutowaniu większych elementów,

• gdy zależy Ci na maksymalnej ergonomii.

❌ Kiedy 0,3X może nie wystarczyć?

• przy lutowaniu bardzo małych elementów SMD,

• podczas pracy na mikronowych detalach,

• gdy potrzebujesz maksymalnej precyzji obrazu.

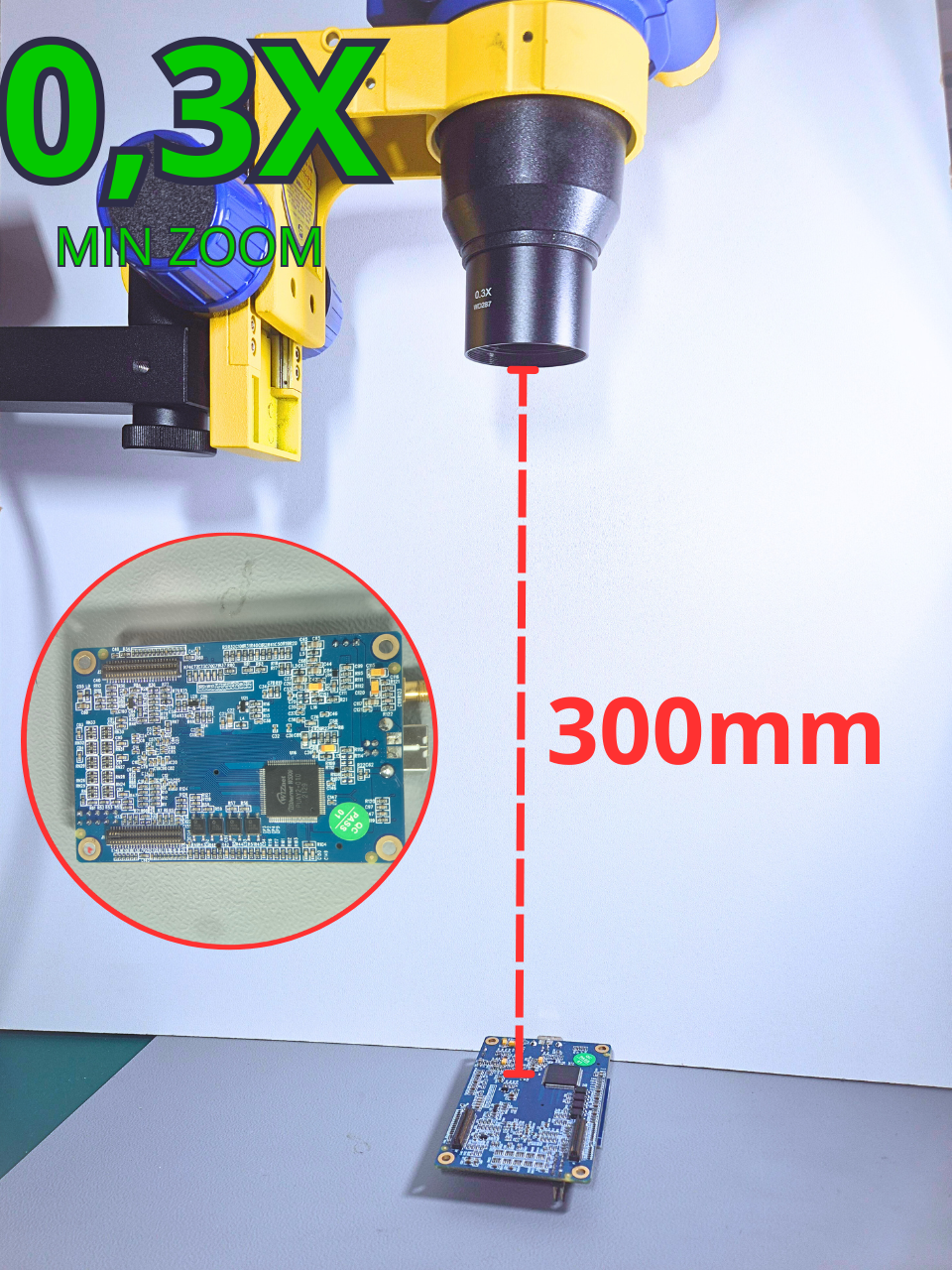

Jak mogą Państwo zauważyć, cała płytka mieści się w polu widzenia. Aby uzyskać większe przybliżenie obrazu, konieczne jest dalsze podniesienie mikroskopu. Zdjęcie zostało wykonane na wysokości wzroku, w pozycji siedzącej, na standardowym fotelu biurowym. Niestety nie jesteśmy w stanie przyszykować zdjęcia na maksymalnym zoomie ponieważ ogranicza nas zakres uchwytu.

Podsumowanie: soczewka Barlowa 0,3X sprawdzi się tam, gdzie liczy się szeroki widok i szybkość pracy, a nie ekstremalne powiększenie.

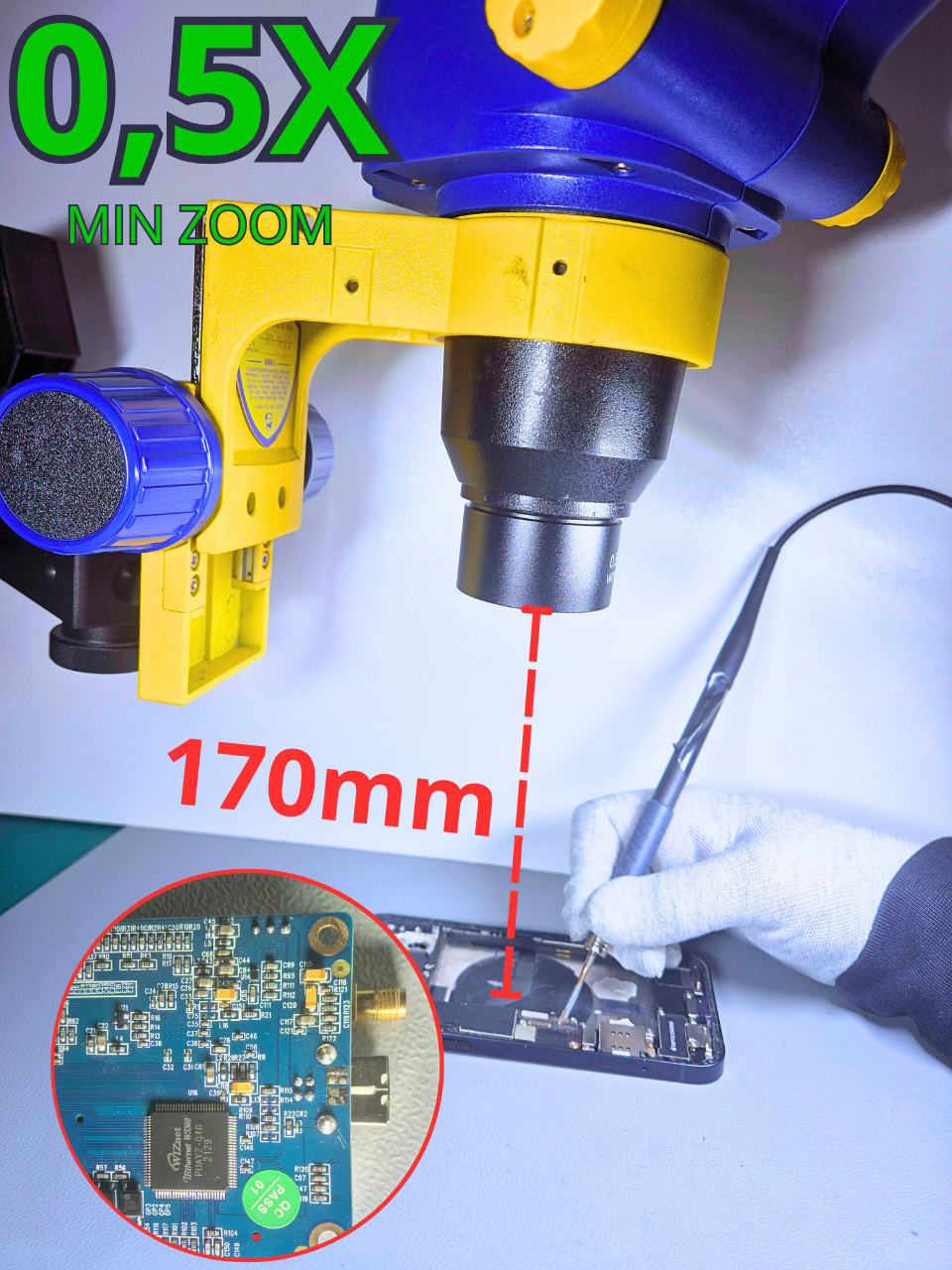

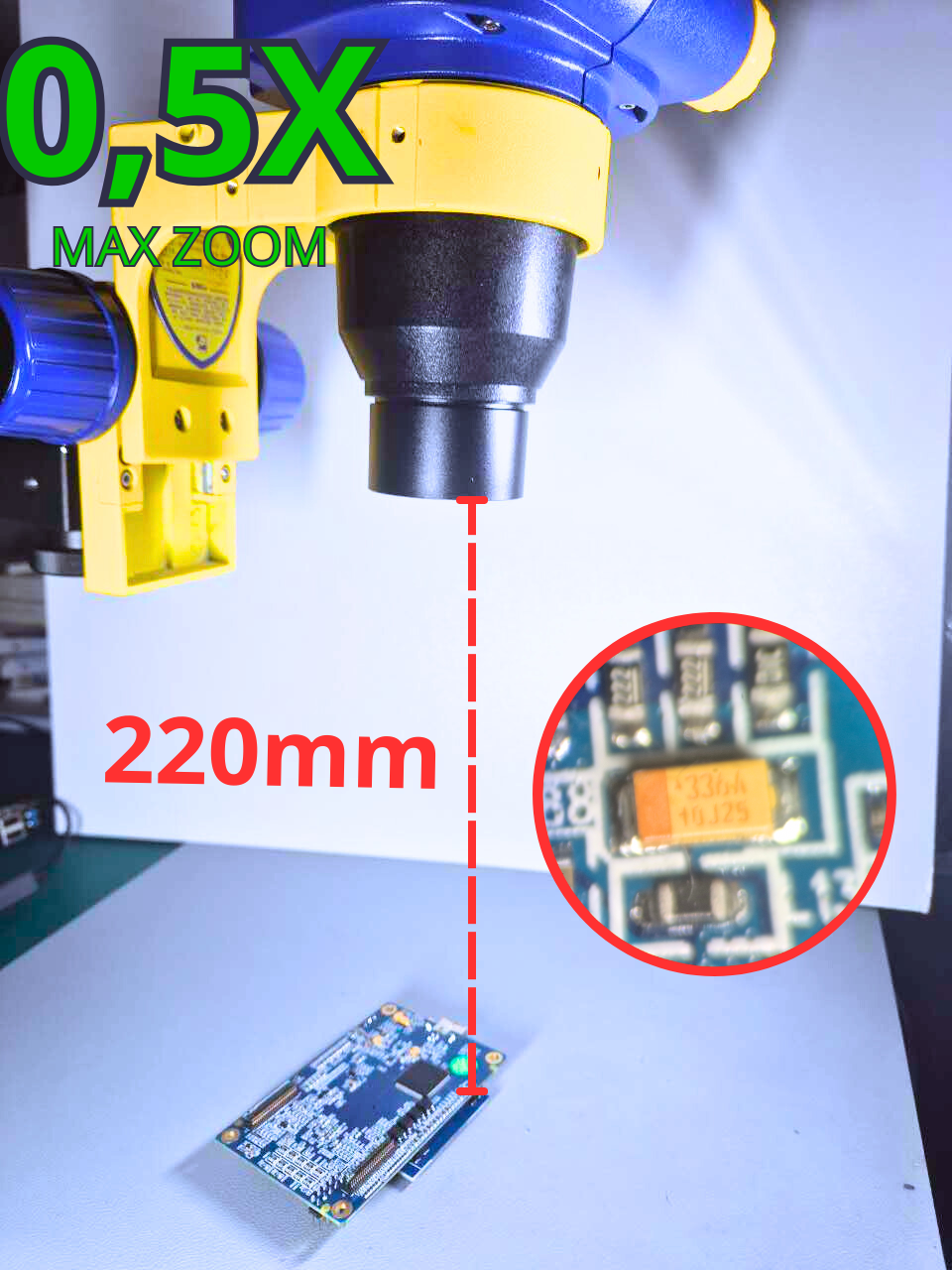

Soczewka Barlowa 0,5X – złoty środek

Soczewka Barlowa 0,5X to najczęściej wybierany wariant w serwisach GSM – i nie bez powodu. Oferuje idealny balans między powiększeniem a polem widzenia, dzięki czemu sprawdza się w większości codziennych napraw.

W porównaniu do 0,3X daje wyraźnie lepszą widoczność detali, a jednocześnie nie ogranicza pola widzenia tak mocno jak 0,7X. To właśnie dlatego 0,5X jest uznawana za najbardziej uniwersalną soczewkę Barlowa.

Dzięki 0,5X:

• widzisz wystarczająco dużo szczegółów do precyzyjnego lutowania,

• nadal zachowujesz komfortową odległość roboczą,

• możesz pracować szybciej, bez ciągłego korygowania ostrości,

• mikroskop nadaje się zarówno do inspekcji, jak i do napraw.

✅ Kiedy warto wybrać 0,5X?

• do standardowych napraw GSM,

• przy lutowaniu elementów SMD, QFN, BGA,

• jeśli chcesz jedną, uniwersalną soczewkę,

• do pracy zarówno z okularami, jak i z kamerą.

❌ Kiedy 0,5X może być niewystarczająca?

• przy pracy na bardzo drobnych detalach,

• gdy liczy się maksymalne powiększenie mikroskopowe.

Podsumowanie: jeśli nie wiesz, którą soczewkę Barlowa wybrać, 0,5X to najbezpieczniejszy i najbardziej praktyczny wybór. Sprawdzi się w 90% przypadków w serwisie GSM i zapewni najlepszy kompromis między precyzją a wygodą pracy.

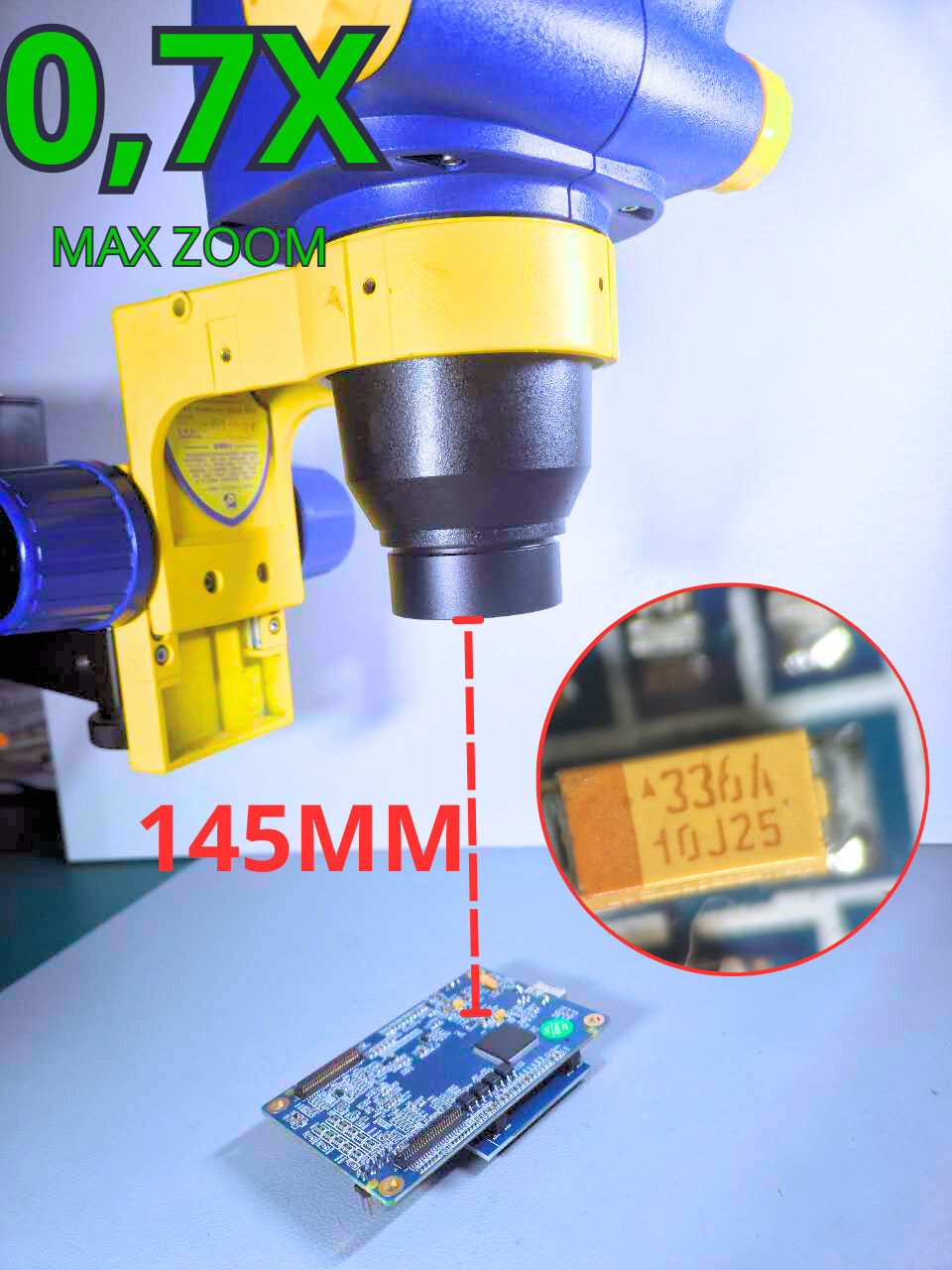

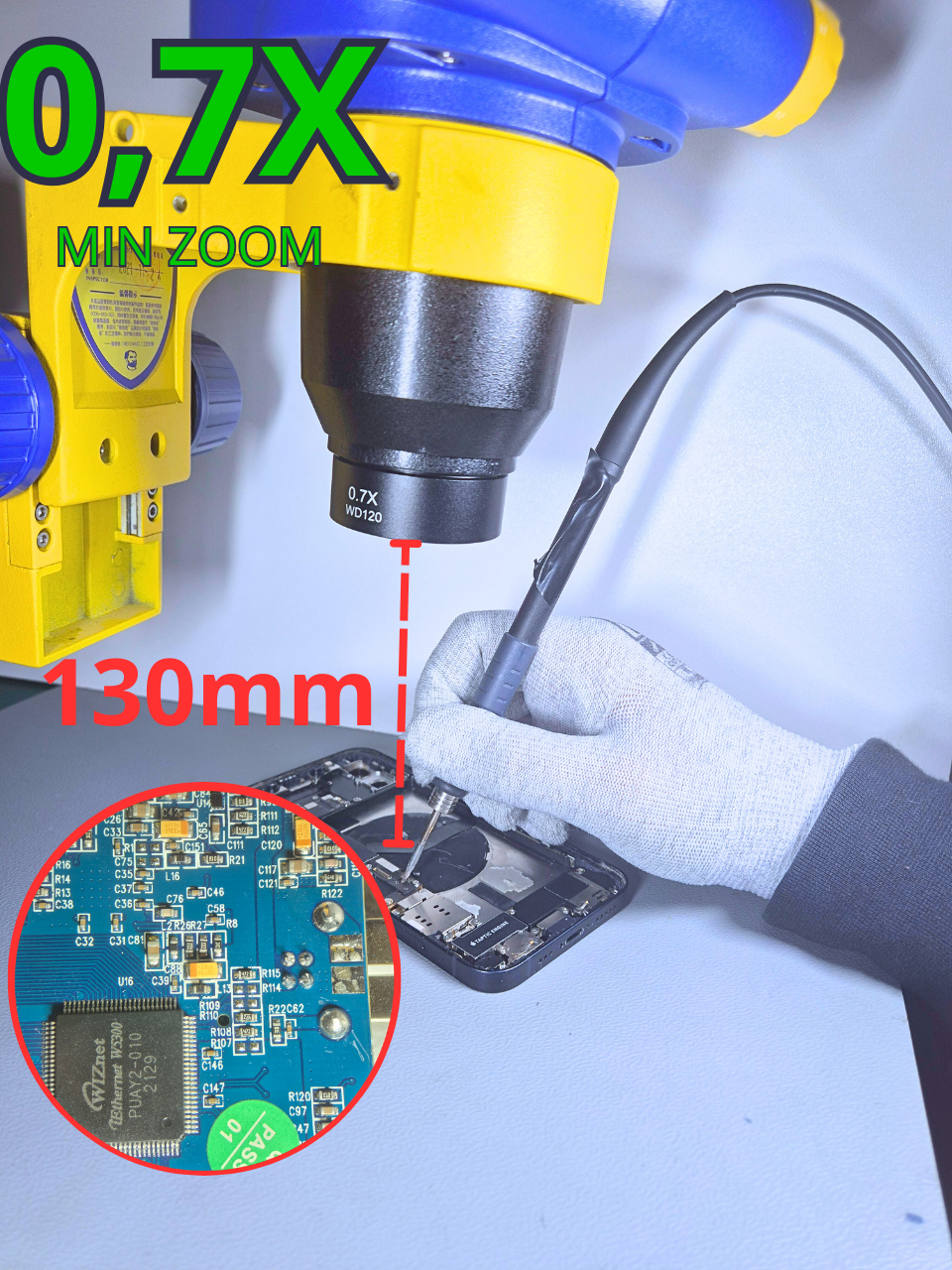

Soczewka Barlowa 0,7X – precyzja ponad wszystko

Soczewka Barlowa 0,7X została stworzona z myślą o sytuacjach, w których liczy się każdy detal. Oferuje największe powiększenie spośród omawianych wariantów, dzięki czemu umożliwia bardzo dokładną analizę i precyzyjne lutowanie najmniejszych elementów na płycie głównej.

W porównaniu do 0,3X i 0,5X, model 0,7X zapewnia najlepszą widoczność mikrodetali, ale kosztem mniejszego pola widzenia i krótszej odległości roboczej. Oznacza to, że praca jest bardziej wymagająca i wymaga lepszej kontroli narzędzi oraz doświadczenia.

Dzięki 0,7X:

• uzyskujesz maksymalną szczegółowość obrazu,

• łatwiej kontrolować jakość lutów i połączeń,

• możesz pracować na najmniejszych elementach SMD,

• lepiej widoczne są mikropęknięcia i zimne luty.

✅ Kiedy warto wybrać 0,7X?

• przy precyzyjnych naprawach mikropoziomu,

• podczas lutowania bardzo małych elementów SMD,

• do dokładnej kontroli jakości po naprawie,

• dla doświadczonych serwisantów.

❌ Kiedy 0,7X może przeszkadzać?

• przy pracy na dużych obszarach PCB,

• gdy potrzebujesz szerokiego pola widzenia,

• przy długiej pracy bez przerw (większe zmęczenie wzroku),

• dla osób początkujących.

Podsumowanie: soczewka Barlowa 0,7X to narzędzie dla tych, którzy stawiają na maksymalną precyzję i szczegółowość, świadomie rezygnując z wygody szerokiego widoku. Idealna jako uzupełnienie dla 0,5X, a niekoniecznie jedyna soczewka w serwisie.

Podsumowanie i rekomendacje zakupowe

Wybór odpowiedniej soczewki Barlowa ma realny wpływ na komfort, precyzję i szybkość pracy w serwisie GSM. Modele 0,3X, 0,5X oraz 0,7X nie konkurują ze sobą bezpośrednio – każdy z nich odpowiada na inne potrzeby i rodzaje napraw.

Kiedy wybrać którą soczewkę:

Soczewka Barlowa 0,3X
Sprawdzi się najlepiej przy szybkiej inspekcji dużych obszarów PCB oraz tam, gdzie liczy się szerokie pole widzenia i duża odległość robocza. Dobry wybór dla początkujących oraz do ogólnej diagnostyki.

Soczewka Barlowa 0,5X
Najbardziej uniwersalna opcja, zapewniająca optymalny balans między powiększeniem a polem widzenia. Odpowiednia do większości napraw GSM, lutowania elementów SMD oraz codziennej pracy serwisowej. Jeśli masz wybrać jedną soczewkę – 0,5X będzie najbezpieczniejszym wyborem.

Soczewka Barlowa 0,7X
Przeznaczona do precyzyjnych prac na bardzo małych elementach. Oferuje największe powiększenie, ale kosztem mniejszego pola widzenia i krótszej odległości roboczej. Najlepiej sprawdza się jako uzupełnienie zestawu, a nie jedyna soczewka w serwisie.

Rekomendacje zakupowe

• Jedna uniwersalna soczewka do serwisu GSM: 0,5X

• Zestaw do różnych typów napraw: 0,5X + 0,7X

• Praca z dużymi obszarami i szybka diagnostyka: 0,3X

• Naprawy mikropoziomu i kontrola detali: 0,7X
