Budowa i charakterystyka zasilacza

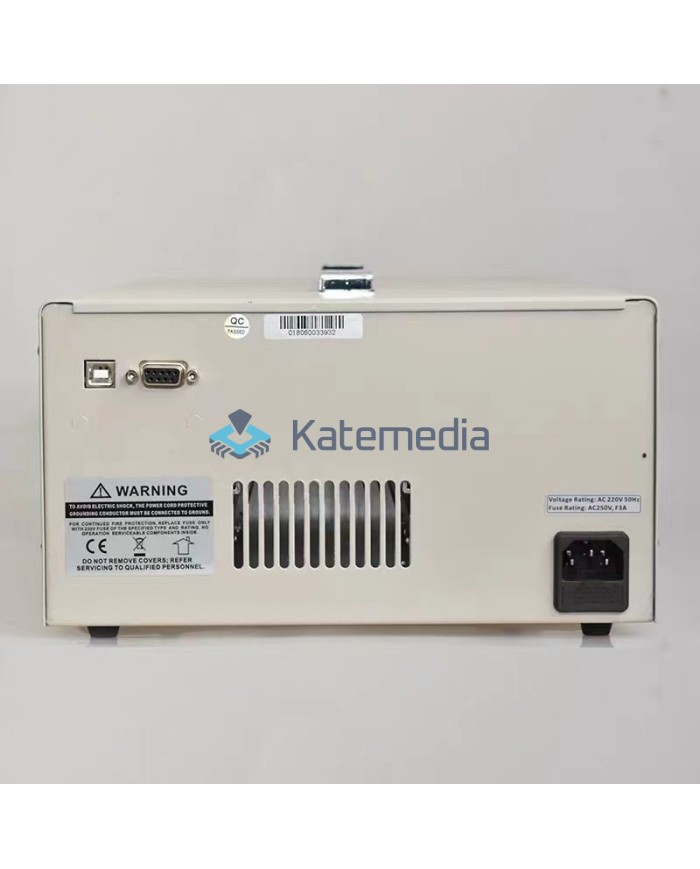

Zasilacz laboratoryjny umożliwia płynną regulację wartości prądu w zakresie od 0 A do 5 A oraz płynną regulację napięcia w zakresie od 0 V do 30 V. Konstrukcja zasilacza oparta na transformatorze. W zestawie znajdują się 2 przewody połączeniowe 5 A. Urządzenie może pracować jako źródło prądowe i napięciowe. Wyposażone jest w blokadę klawiszy, interfejs RS-232, interfejs USB. Posiada właściwe zabezpieczenia przeciwprzepięciowe i przeciwprzeciążeniowe.

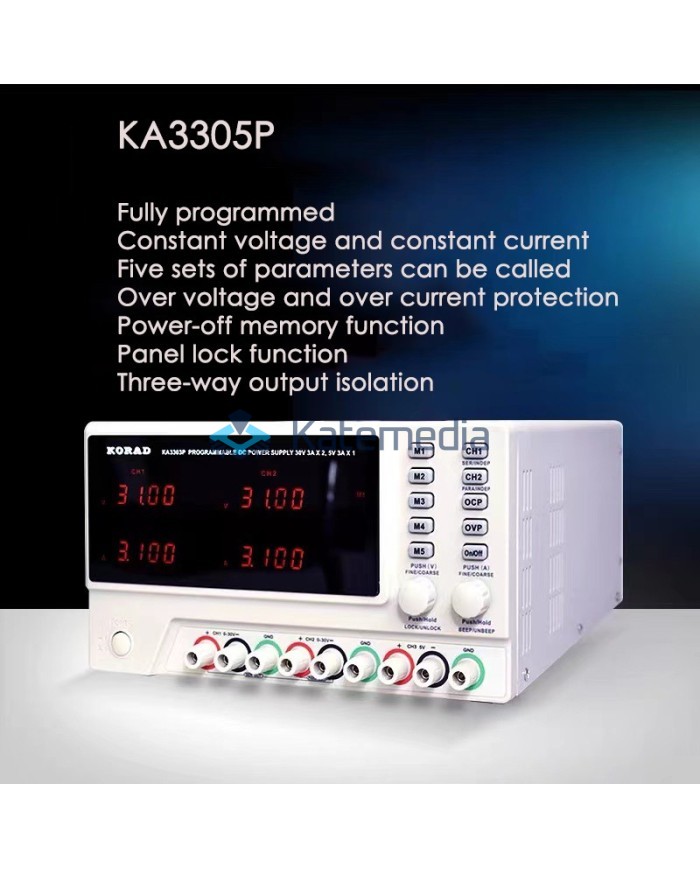

Tryby pracy urządzenia

• Tryb stałego napięcia na wyjściu (C.V.)
• Tryb stałego prądu obciążenia (C.C.)
• Z zabezpieczeniem przeciwprzepięciowym OVP
• Z zabezpieczeniem przeciwprzeciążeniowym OCP
• W połączeniu szeregowym (60 V, 5 A)
• W połączeniu równoległym (30 V, 10 A)

Zastosowanie zasilacza KA3305P

• W instytutach przemysłowych
• W instytutach badawczych
• Wyposażenie laboratoryjne
• W przemyśle elektronicznym
• W serwisach elektronicznych
• W edukacji i szkolnictwie
• W warsztatach hobbystów
• Wszędzie, gdzie obowiązkowe jest precyzyjne zasilanie

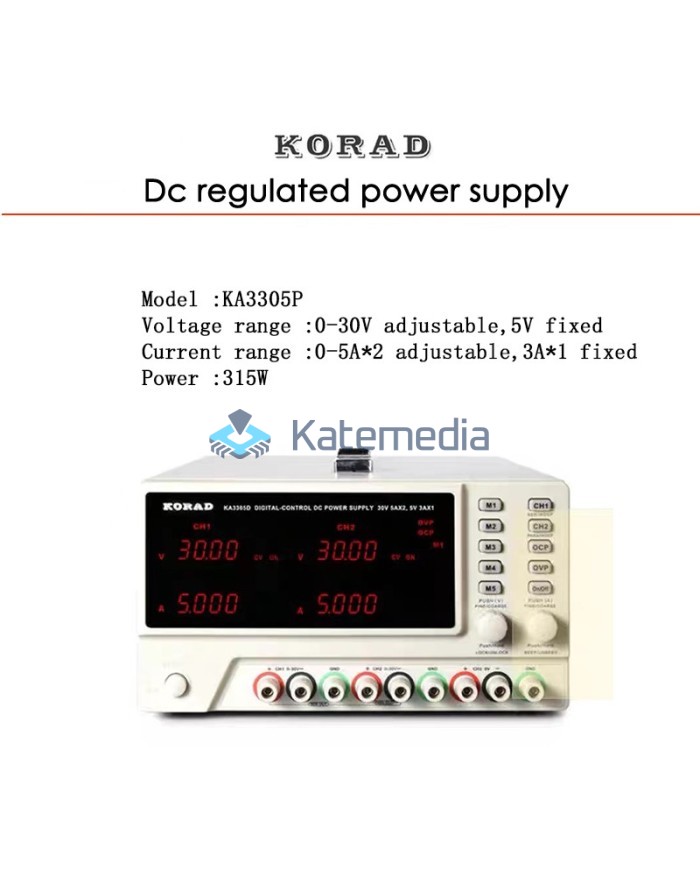

Specyfikacja zasilacza KA3305P

• Producent: Korad
• Zakres napięcia: 2x od 0 V do 30 V
• Zakres natężenia: 2x od 0 A do 5 A
• Niezależny kanał: 5 V / 3 A
• Moc: 300 W
• Regulacja obciążenia:

  Napięcie: ≤ 0,01% + 5 mV

• Dokładność nastawienia parametrów:

  Napięcia: 10 mV

  Natężenia: 1 mA

• Tętnienia napięcia wyjściowego:

  Napięcie: ≤ 2 mVrms

  Natężenie: ≤ 3 mArms

• Czas reakcji:

  Narastania napięcia: ≤ 100 ms (obciążenie znamionowe 10%)

  Spadku napięcia: ≤ 100 ms (obciążenie znamionowe 10%)

• Kanał 3:

  Napięcie 5 V

  Prąd 3 A

• Wymiary: 38 x 25 x 14 cm

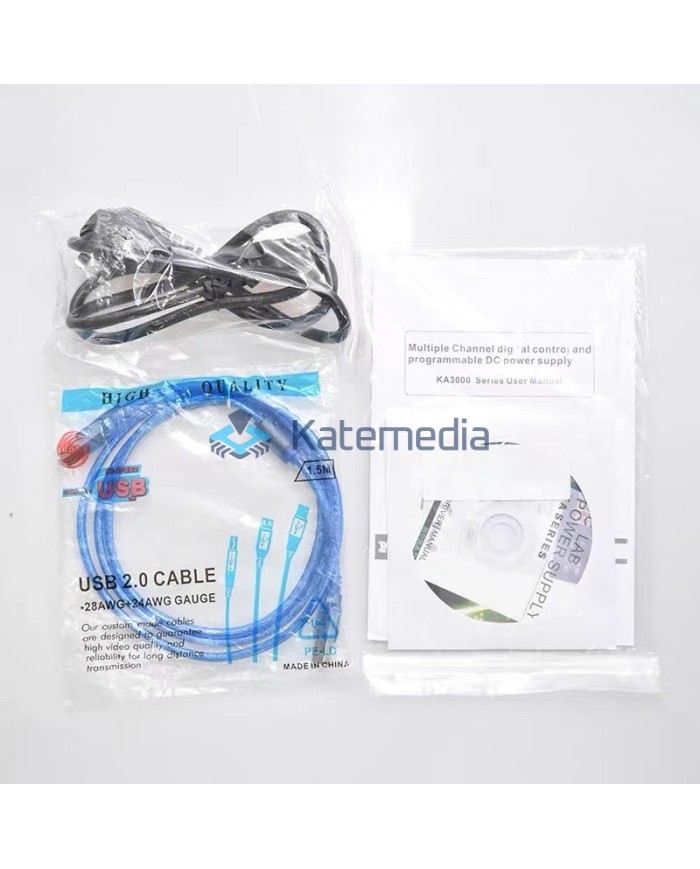

W zestawie:

• Przewód zasilający
• Płyta z oprogramowaniem
• Instrukcja obsługi
• Przewód USB A - USB B
• Zasilacz Korad KA3305P

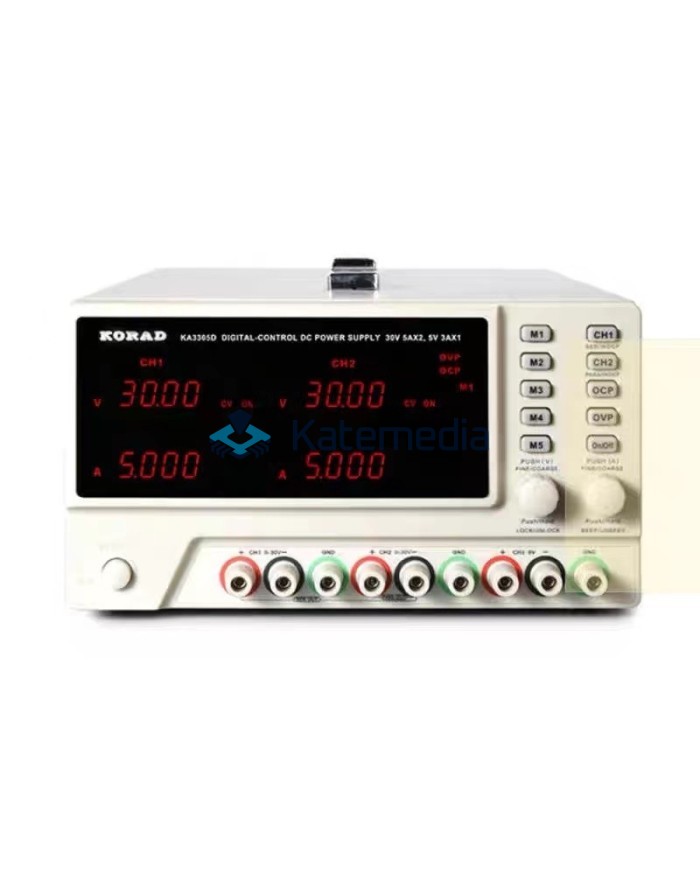

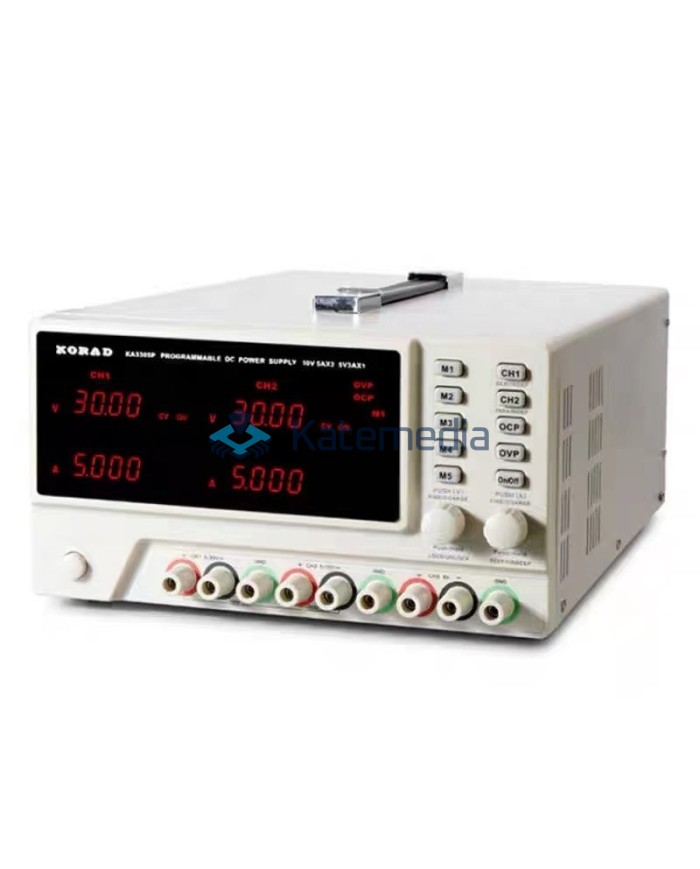

Korad KA3305P - zasilacz dla wymagających elektroników

Zasilacz laboratoryjny Korad KA3305P to znakomity wybór dla szczególnie wymagających elektroników. Zasilacz ten, został zaprojektowany tak, aby można było w sposób niezawodny przeprowadzać wielogodzinne testy sprzętów elektronicznych. Solidnie zbudowany transformator dostarcza niezbędnej mocy elektrycznej, a wysokowydajny wentylator z masywnym radiatorem, skutecznie chroni przed przegrzaniem zasilacza, nawet wtedy, kiedy zasilacz jest obciążony maksymalnie.

Wydzielone sekcje zasilania

Konstrukcja zasilacza laboratoryjnego Korad KA3305P zawiera potrójny tor zasilania wyjściowego. Każdy z kanałów jest odseparowany, co korzystnie wpływa na redukcję przenoszenia zakłóceń pomiędzy nimi. Dzięki takiemu wydzieleniu sekcji zasilania, możemy doprowadzić napięcie do maksymalnie trzech urządzeń jednocześnie, np. do gniazd zasilania napięciem z zakresu 0V - 30V możemy podłączyć stopień mocy wzmacniacza audio, a do gniazda zasilania napięciem z zakresu 0V - 5V - mikrokontroler sterujący głośnością i barwą dźwięku przedwzmacniacza audio.
