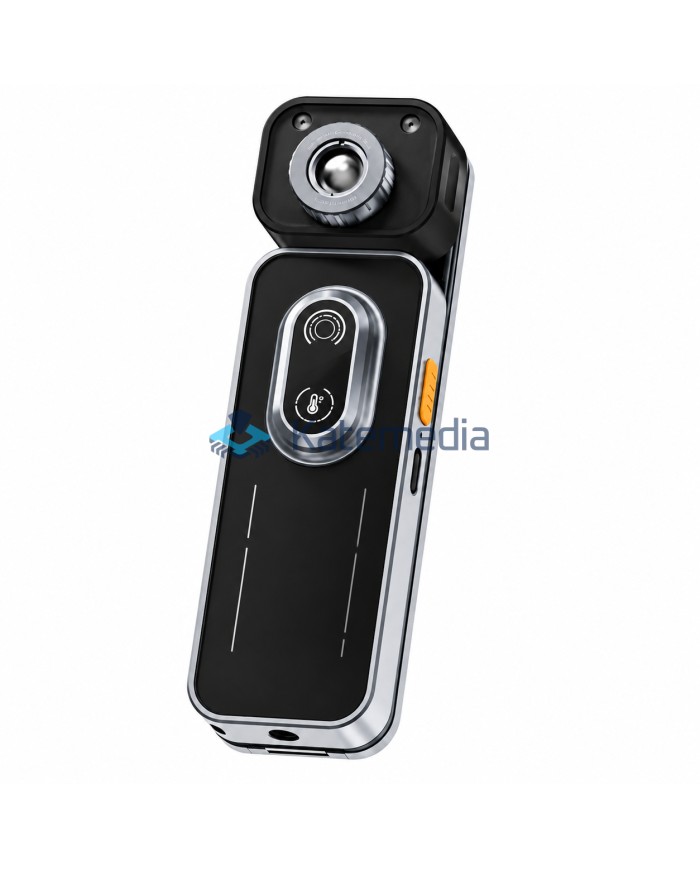

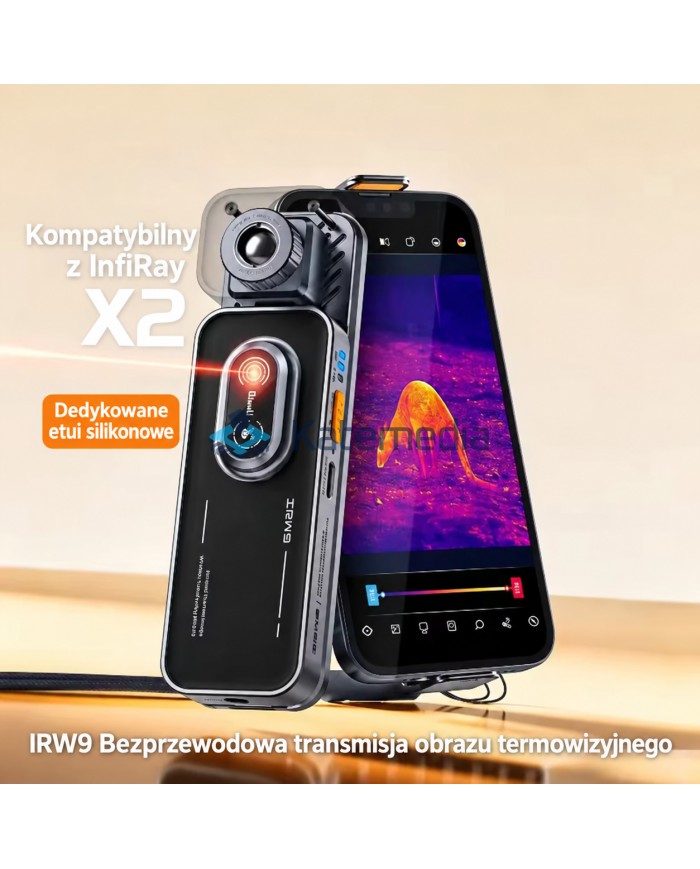

Moduł do bezprzewodowej transmisji obrazu z termowizji QIANLI IRW9

QIANLI IRW9 to bezprzewodowy moduł transmisyjny przeznaczony do współpracy z kompatybilnymi kamerami termowizyjnymi. Jego zadaniem jest przesyłanie obrazu termowizyjnego w czasie rzeczywistym przez Wi-Fi, dzięki czemu kamera nie musi być bezpośrednio połączona przewodem z telefonem lub urządzeniem używanym do podglądu.

Rozwiązanie szczególnie dobrze sprawdza się w serwisach elektroniki, gdzie kamera termowizyjna może być zamontowana na stałe przy stanowisku roboczym, nad płytą główną lub w pobliżu mikroskopu, a obraz może być wygodnie obserwowany na urządzeniu mobilnym.

Nie jest to kamera termowizyjna

QIANLI IRW9 nie jest samodzielną kamerą termowizyjną.

Moduł nie posiada własnego sensora odpowiedzialnego za tworzenie obrazu termicznego. Do działania wymaga podłączenia kompatybilnej kamery termowizyjnej, np. InfiRay X2, FireEye P2 lub innego zgodnego urządzenia Type-C.

IRW9 odpowiada za zasilanie, mocowanie i bezprzewodowe przesyłanie obrazu do urządzenia, na którym prowadzona jest obserwacja.

Nie tylko do montażu na telefonie

Wbudowany uchwyt umożliwia zamocowanie całego zestawu bezpośrednio na smartfonie, jednak nie jest to jedyny sposób korzystania z urządzenia.

QIANLI IRW9 posiada również standardowy gwint montażowy 1/4", dzięki któremu może być instalowany na:

• statywach,
• ramionach serwisowych,
• uchwytach fotograficznych,
• stabilizatorach,
• konstrukcjach stanowiskowych,
• uchwytach przy mikroskopie,
• innych systemach wykorzystujących standard 1/4".

Daje to możliwość stworzenia stacjonarnego stanowiska termowizyjnego, w którym kamera pozostaje ustawiona nad badaną płytą PCB, a podgląd realizowany jest bezprzewodowo.

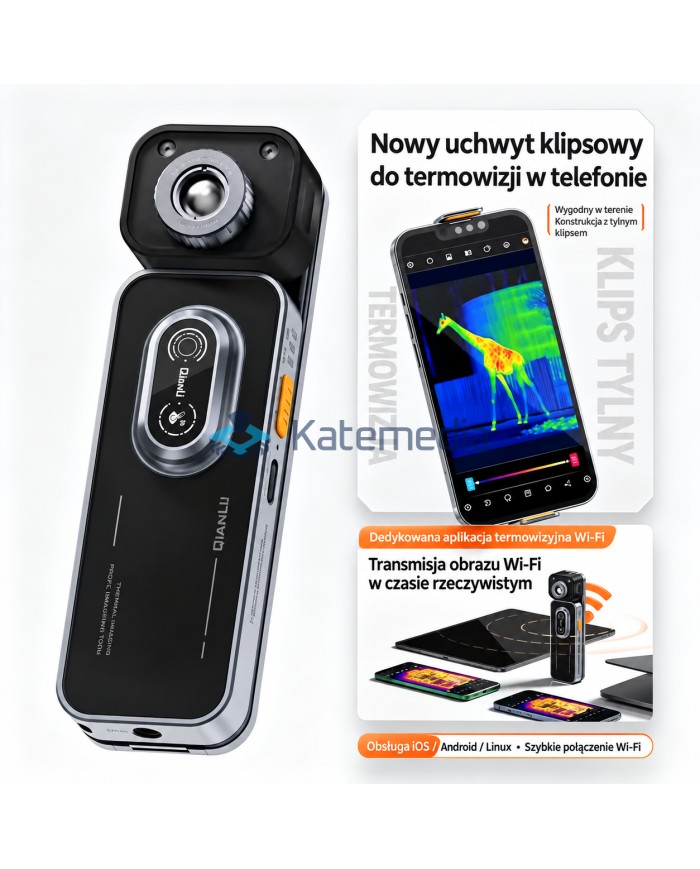

Bezprzewodowy podgląd obrazu przez Wi-Fi

IRW9 umożliwia transmisję obrazu termowizyjnego przez sieć Wi-Fi w czasie rzeczywistym.

Eliminuje to konieczność prowadzenia przewodu pomiędzy kamerą a urządzeniem wyświetlającym obraz i pozwala swobodniej organizować stanowisko pracy.

Możesz przykładowo umieścić kamerę nad płytą główną, pozostawić IRW9 przy stanowisku, a obraz obserwować na telefonie znajdującym się obok mikroskopu.

Obsługa wielu urządzeń

Producent deklaruje zgodność z:

iOS
Android
Linux

System umożliwia bezprzewodowy podgląd oraz udostępnianie obrazu na zgodnych urządzeniach.

Dostępne jest również oprogramowanie QianLi IR na komputery z Windows 10/11, jednak możliwość bezpośredniej transmisji z IRW9 do Windows przez Wi-Fi warto traktować jako funkcję wymagającą wcześniejszego sprawdzenia konkretnej konfiguracji.

Idealny do stanowiska serwisowego

W serwisie GSM i elektroniki IRW9 może być szczególnie przydatny podczas:

• lokalizowania zwarć na płytach PCB,
• wyszukiwania przegrzewających się układów,
• obserwacji rozkładu temperatur,
• diagnostyki płyt głównych telefonów,
• pracy pod mikroskopem,
• testowania elektroniki podczas zasilania,
• obserwacji urządzeń bez konieczności trzymania telefonu razem z kamerą.

Wbudowany akumulator

Moduł posiada akumulator 1500 mAh, dzięki któremu może pracować niezależnie od zasilania telefonu.

IRW9 można również ładować przez USB Type-C podczas pracy, co pozwala wykorzystać go jako element stałego stanowiska diagnostycznego.

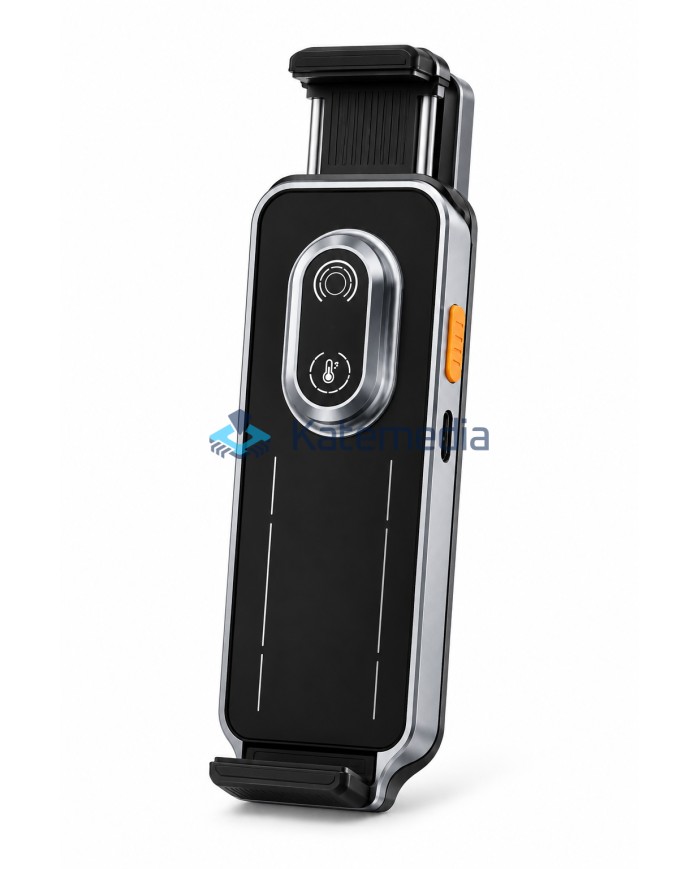

Regulowany uchwyt

Wbudowany zacisk obsługuje urządzenia o szerokości / zakresie mocowania około 135–176 mm.

Pozwala to wykorzystać IRW9 jako kompaktowy zestaw mobilny, w którym moduł i kamera są zamontowane bezpośrednio na telefonie.

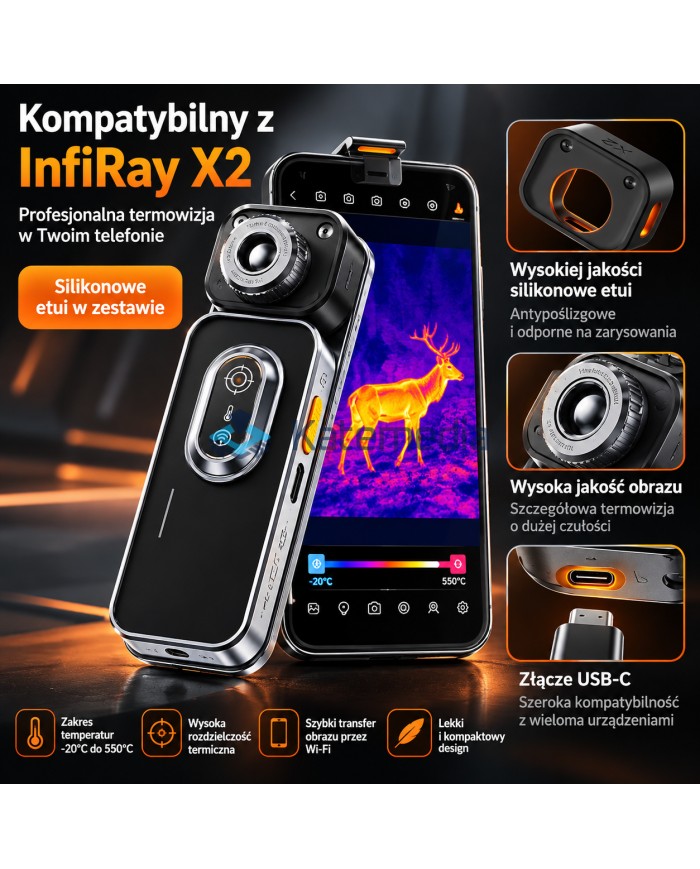

Kompatybilne kamery termowizyjne

Producent wskazuje zgodność między innymi z:

InfiRay X2
FireEye P2

oraz innymi kompatybilnymi kamerami termowizyjnymi wykorzystującymi interfejs USB Type-C.

Specyfikacja

Marka: QIANLI
Model: IRW9
Typ: moduł bezprzewodowej transmisji obrazu termowizyjnego
Transmisja: Wi-Fi, obraz w czasie rzeczywistym
Obsługiwane systemy: iOS / Android / Linux
Interfejs kamery: USB Type-C
Akumulator: 1500 mAh
Ładowanie: USB Type-C 5 V
Praca podczas ładowania: tak
Zakres uchwytu: 135–176 mm
Gwint montażowy: standard 1/4"

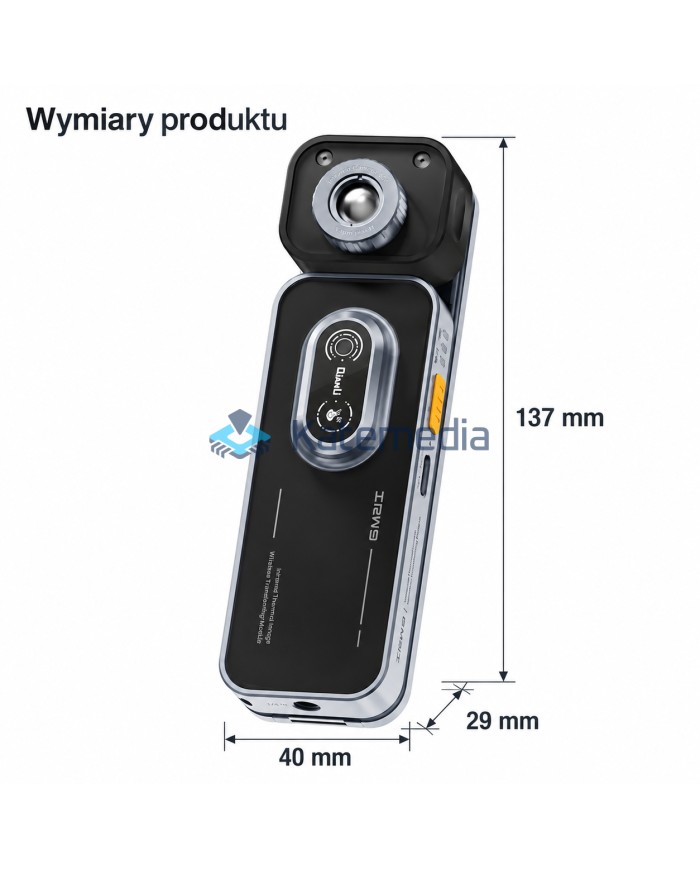

Wymiary: 137 × 40 × 29 mm
Masa netto: 149,6 g.
