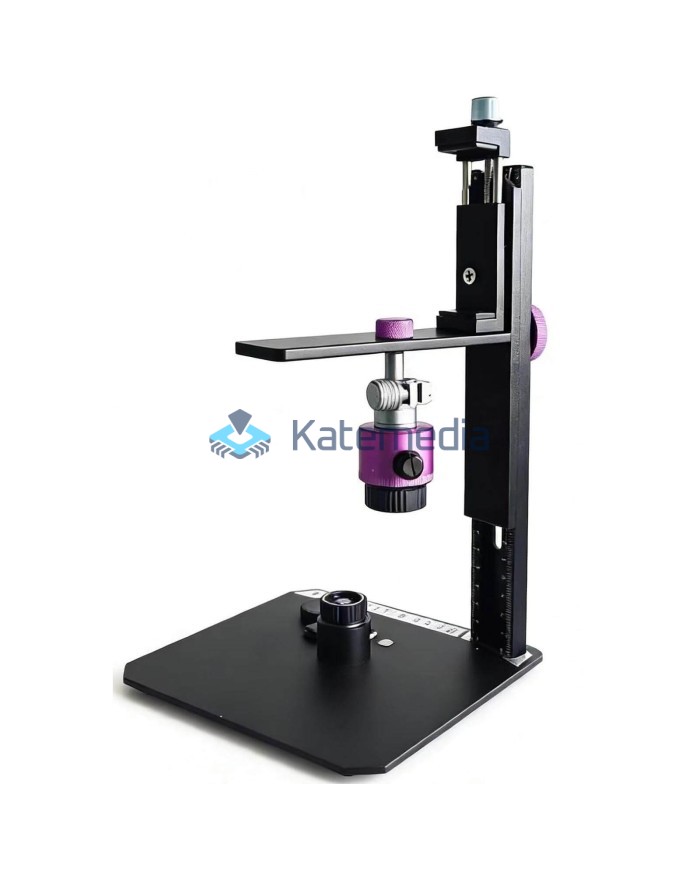

WXY P30R Pro – kamera termowizyjna do diagnostyki płyt głównych

WXY P30R Pro to profesjonalna kamera termowizyjna przeznaczona do diagnostyki płyt głównych telefonów, tabletów, komputerów i innych urządzeń elektronicznych. Obraz termiczny w czasie rzeczywistym pomaga szybko lokalizować zwarcia, przegrzewające się podzespoły oraz miejsca o nietypowej temperaturze.

Model WXY P30R Pro pozwala obserwować rozkład temperatury na płycie głównej bez konieczności polegania wyłącznie na tradycyjnej kontroli wzrokowej. Element pobierający nadmierny prąd lub znajdujący się w obszarze zwarcia może nagrzewać się szybciej niż pozostałe podzespoły, dzięki czemu jego lokalizacja staje się łatwiejsza.

Kamera sprawdzi się podczas diagnostyki płyt iPhone, urządzeń z systemem Android, laptopów, komputerów, tabletów, konsol oraz innych układów elektronicznych. Może być wykorzystywana zarówno przed naprawą, jak i podczas końcowej kontroli urządzenia.

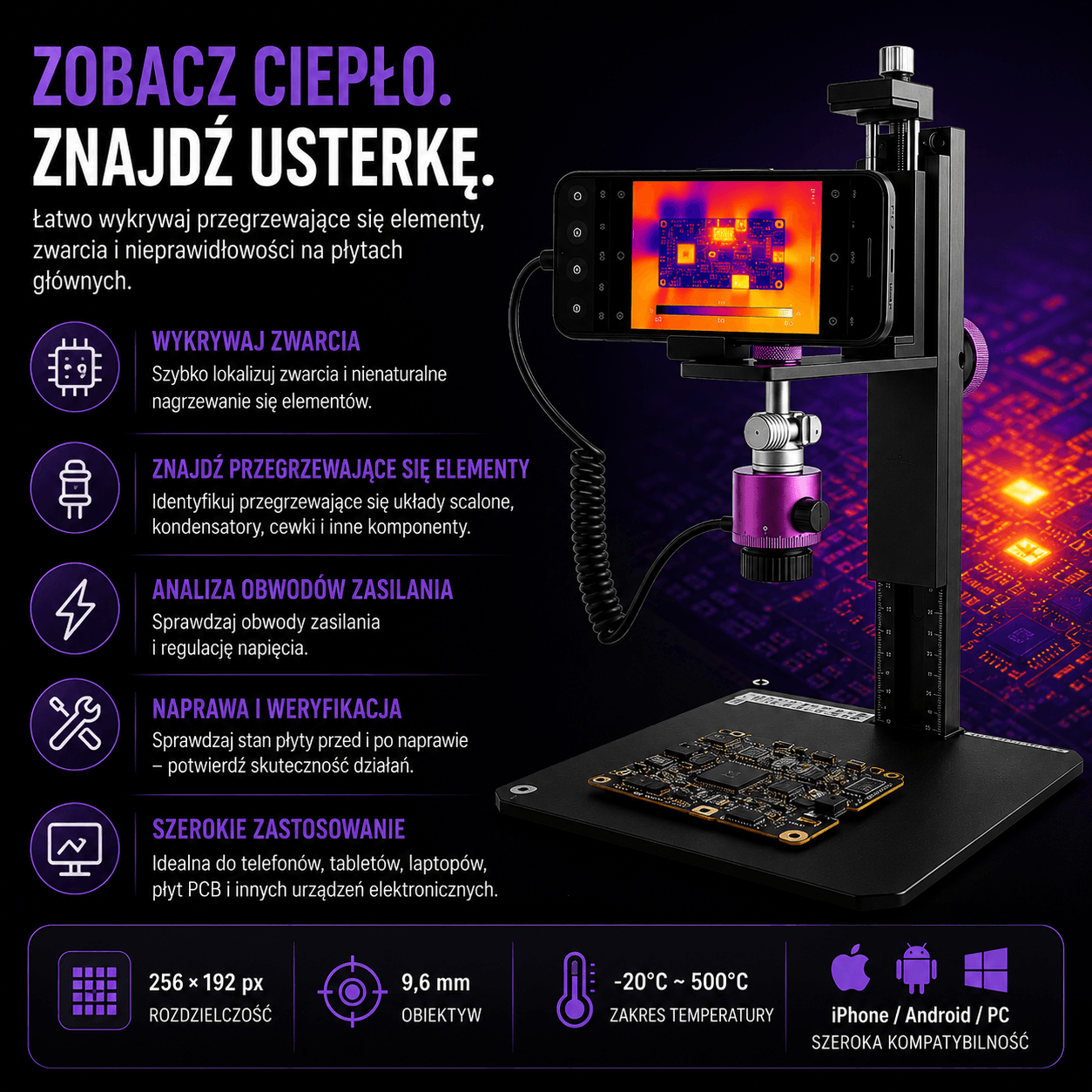

Zobacz ciepło i szybciej znajdź usterkę

Termowizja pozwala zobaczyć różnice temperatur, których nie można zauważyć podczas zwykłej inspekcji płyty. WXY P30R Pro pomaga wskazać obszary wymagające dokładniejszego sprawdzenia miernikiem, zasilaczem laboratoryjnym lub mikroskopem.

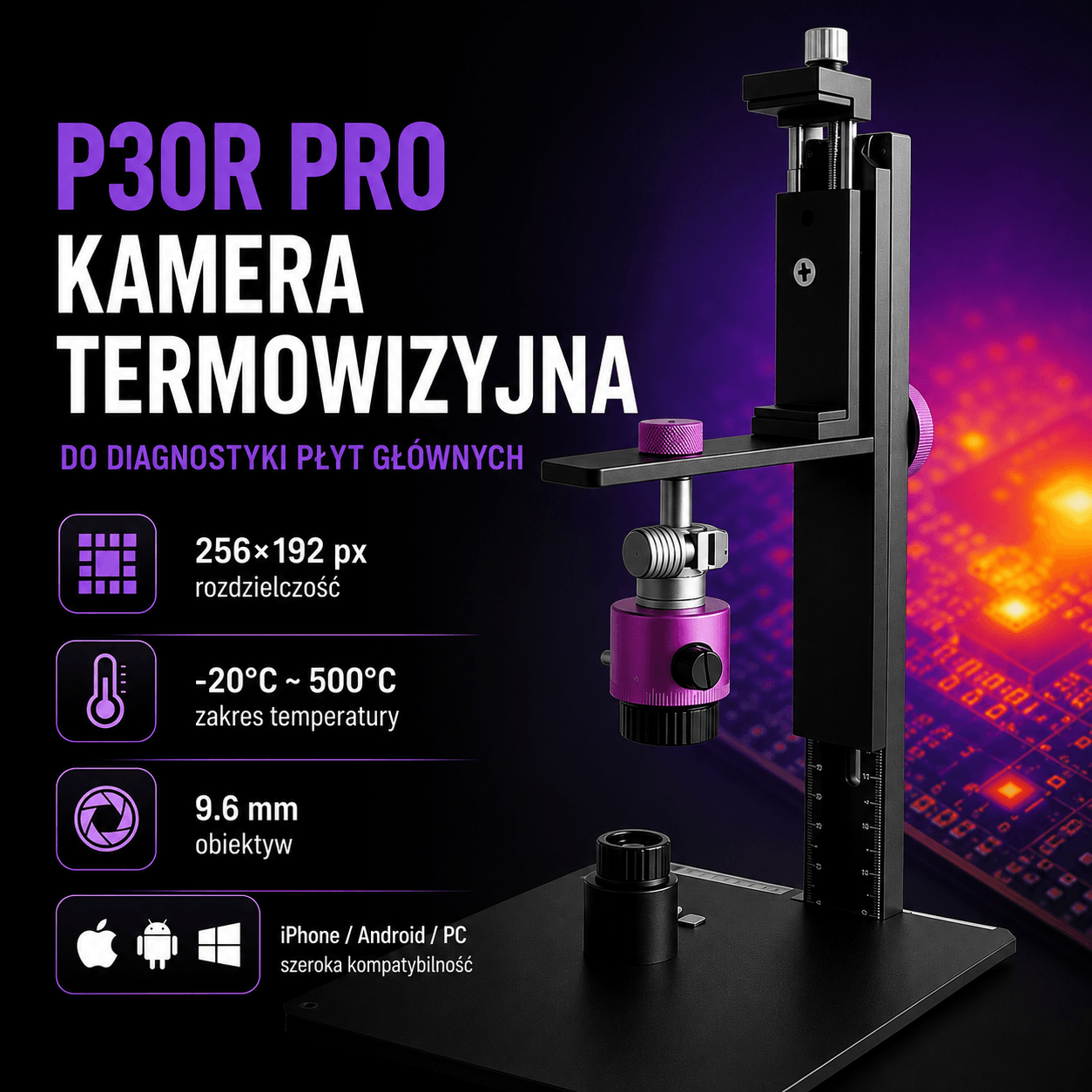

Najważniejsze możliwości WXY P30R Pro

Rozdzielczość termiczna 256 × 192 px

Detektor o rozdzielczości 256 × 192 piksele pozwala uzyskać szczegółowy obraz rozkładu temperatury na badanej płycie. Jest to szczególnie ważne podczas pracy z niewielkimi komponentami stosowanymi w telefonach i nowoczesnej elektronice.

Szczegółowy obraz pomaga odróżnić pojedynczy nagrzewający się element od sąsiadujących z nim komponentów i zawęzić obszar dalszej diagnostyki.

Szeroki zakres pomiaru temperatury

WXY P30R Pro oferuje deklarowany zakres pomiaru od −20°C do 500°C. Dzięki temu kamera może być wykorzystywana zarówno do obserwacji niewielkich różnic temperatur na płytach głównych, jak i do kontroli mocniej nagrzewających się elementów.

Wskazywana temperatura może zależeć od rodzaju powierzchni, jej emisyjności, odległości roboczej, ustawienia ostrości oraz warunków otoczenia.

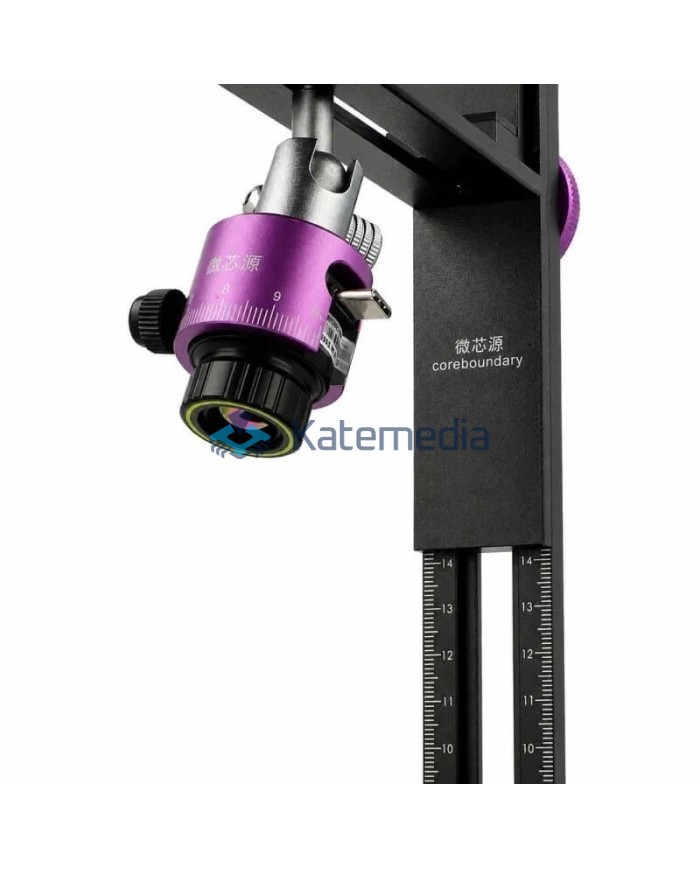

Germanowy obiektyw 9,6 mm

Kamera została wyposażona w germanowy obiektyw 9,6 mm przystosowany do pracy z promieniowaniem podczerwonym. Konstrukcja obiektywu pozwala obserwować niewielkie płyty i komponenty elektroniczne umieszczone na podstawie statywu.

Zalecana minimalna odległość robocza wynosi około 10 cm. Odpowiednie ustawienie odległości oraz ostrości pomaga uzyskać czytelny obraz badanego obszaru.

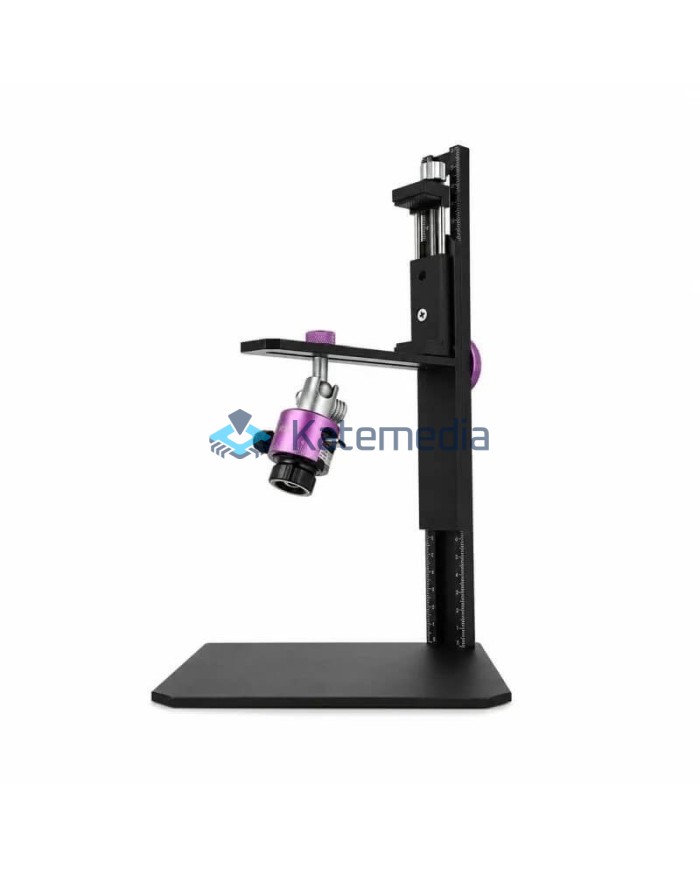

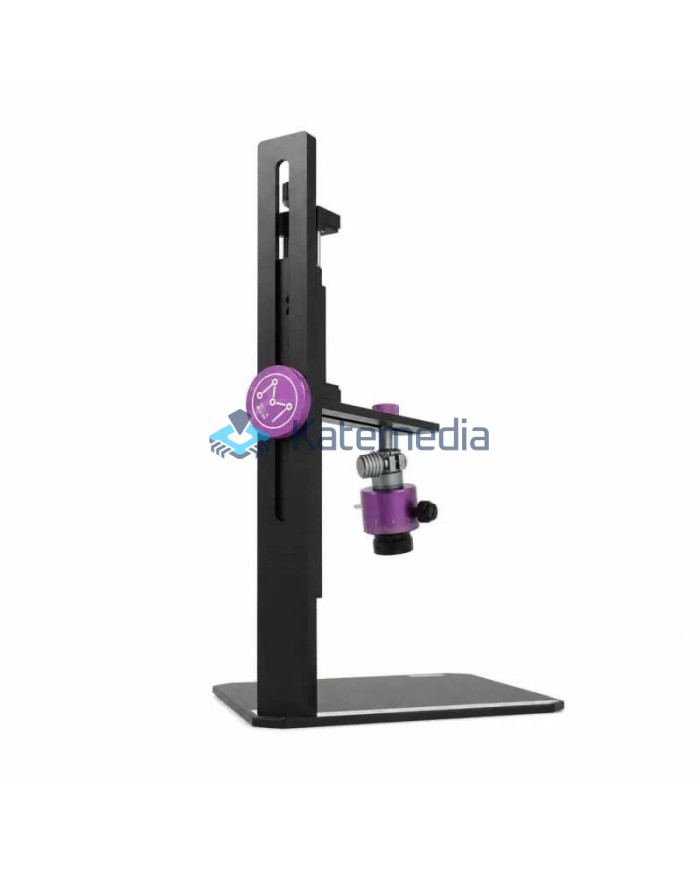

Stabilny i regulowany statyw

Stacjonarna konstrukcja pozwala umieścić kamerę bezpośrednio nad badaną płytą. Stabilna podstawa ogranicza drgania obrazu i pozostawia obie ręce wolne, co jest szczególnie przydatne podczas jednoczesnej obsługi zasilacza laboratoryjnego, przewodów pomiarowych lub narzędzi serwisowych.

Położenie kamery można dopasować do wielkości badanego urządzenia oraz wymaganego pola obserwacji. Regulowana głowica pozwala również odpowiednio skierować obiektyw na interesujący fragment płyty.

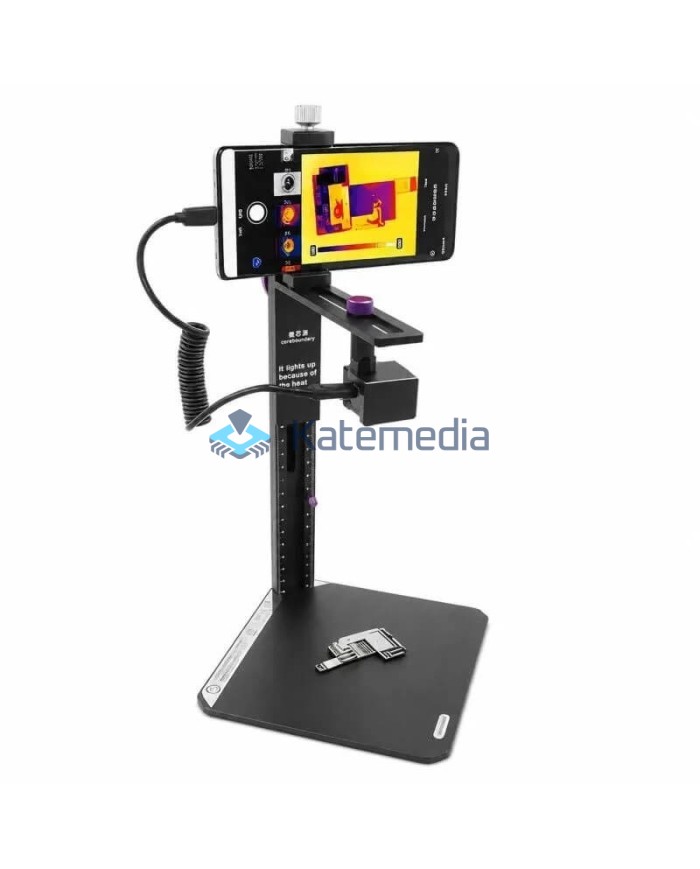

Obsługa telefonu i komputera

Producent deklaruje współpracę urządzenia z telefonami iPhone, urządzeniami z systemem Android oraz komputerami PC. Pozwala to dopasować sposób wyświetlania obrazu do wyposażenia konkretnego stanowiska serwisowego.

Sposób połączenia, dostępność funkcji oraz wymagane oprogramowanie mogą różnić się zależnie od urządzenia, zastosowanego przewodu i wersji systemu operacyjnego.

Zastosowanie

• lokalizowanie zwarć na płytach głównych,
• wykrywanie przegrzewających się układów scalonych,
• kontrola kondensatorów, cewek, tranzystorów i sekcji zasilania,
• diagnostyka płyt głównych telefonów i tabletów,
• naprawa laptopów, komputerów i konsol,
• kontrola urządzeń przed naprawą i po jej wykonaniu,
• obserwowanie zmian temperatury po podłączeniu zasilania,
• diagnostyka modułów elektronicznych i płytek PCB,
• prace serwisowe, laboratoryjne, edukacyjne i kontrolne.

Specyfikacja techniczna

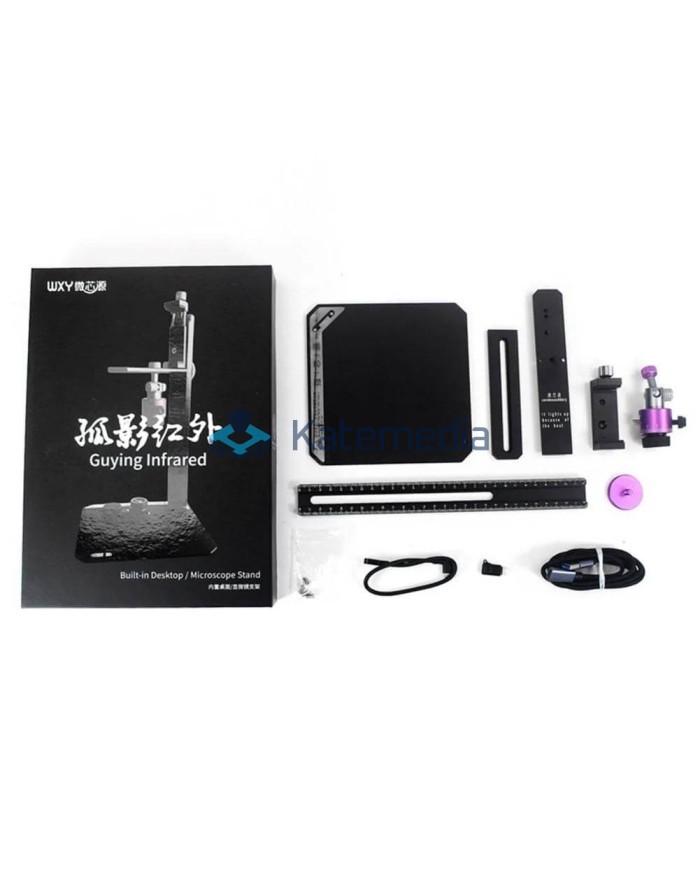

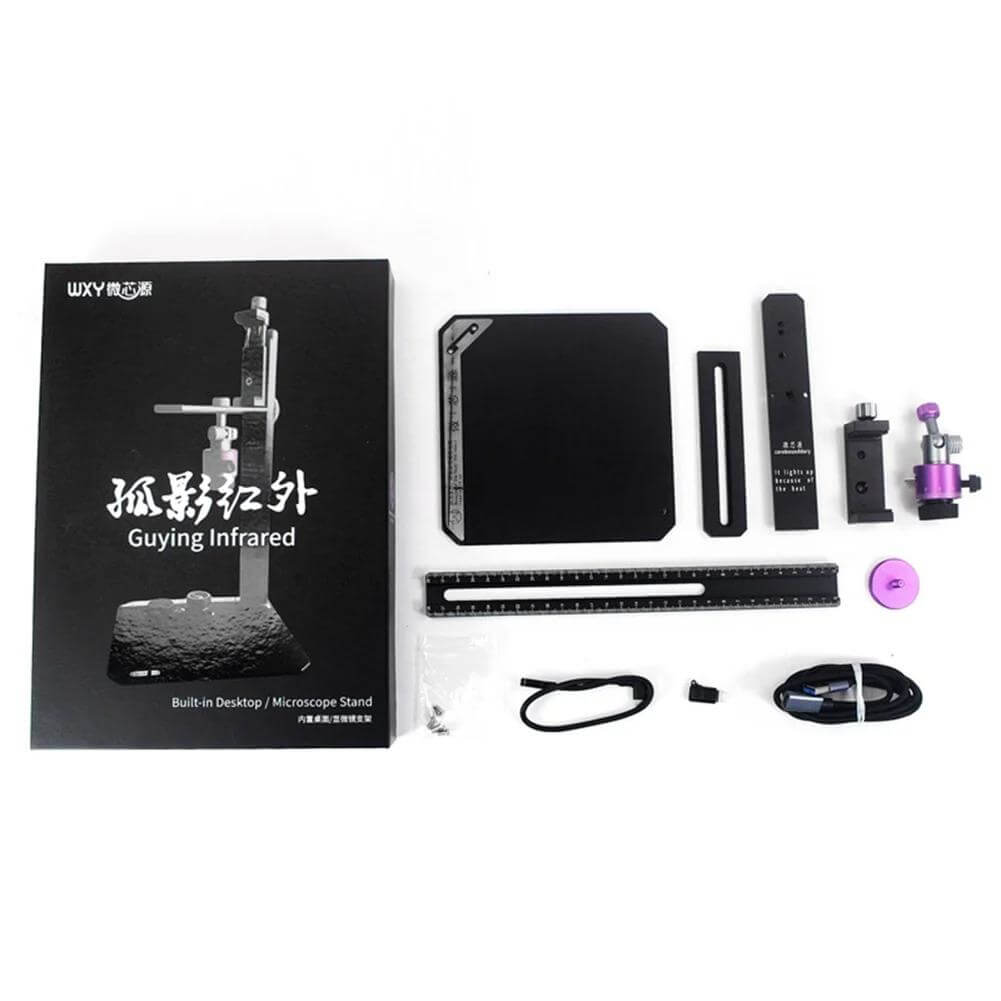

Zawartość zestawu

• 1× kamera termowizyjna WXY P30R Pro,
• 1× metalowa podstawa robocza,
• 1× pionowa kolumna statywu,
• 1× regulowane ramię montażowe,
• 1× uchwyt na telefon,
• 1x przejściówka z USB-C na Lightning
• elementy montażowe
• przewody i akcesoria znajdujące się w zestawie.

Dlaczego warto wybrać WXY P30R Pro?

WXY P30R Pro to praktyczne narzędzie dla profesjonalnych serwisów GSM i elektroników, którzy chcą skrócić czas poszukiwania usterek na płytach głównych. Obraz termiczny umożliwia szybkie wskazanie podejrzanego obszaru, a stabilny statyw zapewnia wygodną pracę bez konieczności trzymania kamery w dłoni.

Połączenie rozdzielczości 256 × 192 px, szerokiego zakresu temperatury, obiektywu 9,6 mm oraz obsługi telefonu i komputera sprawia, że urządzenie dobrze sprawdzi się podczas codziennych napraw telefonów, tabletów, laptopów i innych urządzeń elektronicznych.
