Cechy produktu:

• Urządzenie 3w1: połączenie cyfrowego oscyloskopu z testerem LCR i generatorem DDS
• Wyświetlacz 2,4" LCD TFT - łatwe sterowanie urządzeniem i wygodne odczytywanie wyników pomiarów
• Zasilanie za pomocą akumulatora o pojemności 1500 mAh
• Ładowanie za pomocą złącza USB-C
• Szerokie zastosowanie w pracy z elektroniką

Cyfrowy oscyloskop:

• Pomiar sygnału analogowego o szerokości pasma do 500 kHz
• Posiada jeden kanał
• Pozwala na wykrywanie zmian sygnału w czasie rzeczywistym, przy szybkości próbkowania 10 MS/s
• Umożliwia mierzenie częstotliwości, okresu oraz cyklu pracy sygnału
• Precyzyjne mierzenie sygnałów dzięki 3 trybom wyzwalania: auto, normalny lub pojedynczy pomiar

Tester LCR:

• Pozwala na pomiar pojemności, rezystancji i indukcyjności elementów elektronicznych
• Posiada generator sygnałów, w tym sinusoidalnego, prostokątnego, trójkątnego, impulsowego i DC

Specyfikacja - Cyfrowy oscyloskop:

• Liczba kanałów: 1
• Szerokość pasma analogowego: 0 do 500kHz
• Rezystancja wejściowa: 1MΩ
• Tryb sprzężenia: AC/DC
• Szybkość próbkowania w czasie rzeczywistym: 10 MS/s
• Zakres napięcia testowego: 1X : 40V / 10X : 400V
• Czułość pionowa: 10mV/Div do 10V/Div
• Przesunięcie pionowe: regulowane
• Zakres poziomej podstawy czasu: 10us/Div do 500s/Div
• Tryb wyzwalania: auto, normalny, pojedynczy pomiar
• Typ wyzwalania: zbocze narastające, zbocze opadające
• Poziom wyzwalania: regulowany
• Zatrzymanie pomiaru: funkcja HOLD
• Pomiar parametrów: częstotliwość, okres, cykl pracy
• Wymiary: 79 x 103 x 31 (mm)

Specyfikacja - Tester LCR:

• Tester tranzystorów: JFET, IGBT, MOSFET
• Test diody: <4,5 V
• Pomiar ESR kondensatorów
• Pojemność: 25pF do 100mF
• Rezystancja: 0.01Ω do 50MΩ
• Indukcyjność: 10uH do 1000uH
• Bateria: 0,1 do 4,5V
• Napięcie wejściowe: 0 do 40 V
• Wyjście PWM: 1,5 kHz do 9,99 MHz

Specyfikacja - Generator sygnałów:

• Sygnał: sinusoidalny: 1-100 kHz, 3,3V/50%
• Sygnał: prostokątny: 1-100 kHz, 3,3V/50%
• Sygnał: impulsowy: 1-100 kHz, 3,3V/50%
• Sygnał: trójkątny: 1-100 kHz, 3,3V/50%
• Sygnał: typu rampa: 1-100 kHz, 3,3V/50%
• Sygnał: DC: 0 - 3,3 V

Specyfikacja pozostała:

• Wyświetlacz: kolorowy, 2,4" LCD TFT
• Zasilanie: akumulator 1500 mAh
• Ładowanie: USB typu C, 5V
• Wymiary: 79 x 31 x 103 mm

Zawartość zestawu:

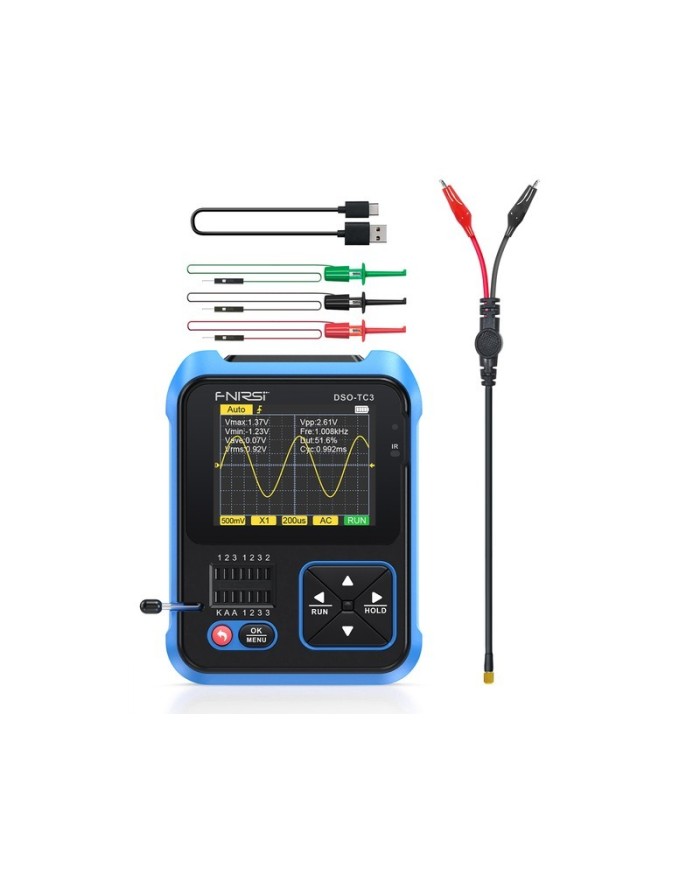

• 1x Urządzenie pomiarowe oscyloskop 3w1 FNIRSI DSO-TC3
• 1x Sonda wysokiego napięcia P6100
• 1x Sonda z zaciskami krokodylkowatymi
• 3x Końcówka testowa z haczykiem
• 1x Adapter
• 1x Kabel zasilający USB-C
