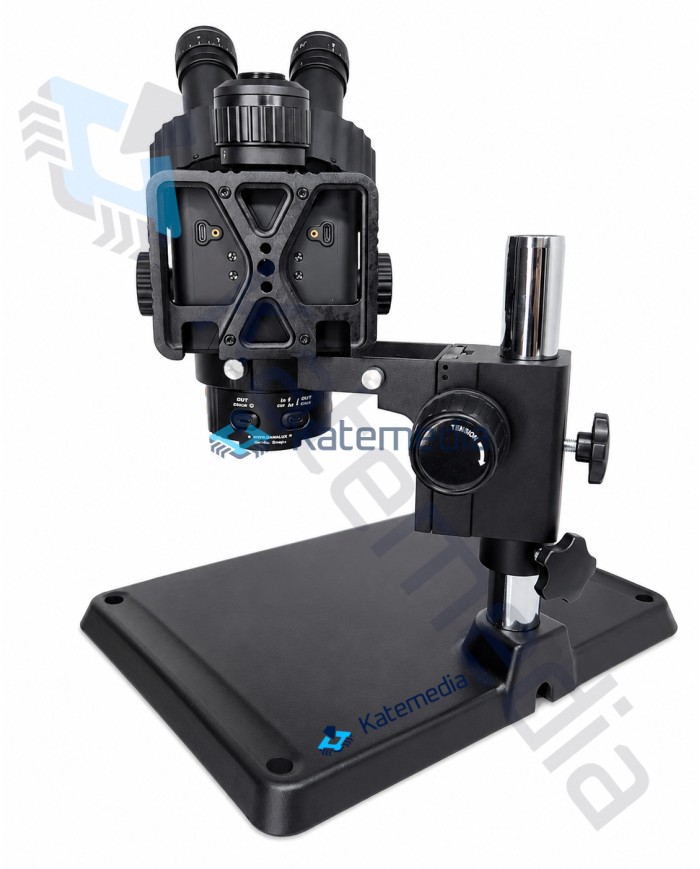

Mikroskop Triocular QianLi Gorilla 6558
Mikroskop Triocular QianLi Gorilla 6558
QianLi Gorilla 6558 to profesjonalny mikroskop trinokularny do lutowania, diagnostyki PCB i precyzyjnych napraw płyt głównych.
Zakres 6.5X–58X pozwala wygodnie pracować zarówno na większym polu roboczym, jak i przy drobnych elementach SMD, BGA czy złączach.
W zestawie: okulary WF10X/23, adapter CTV 0.5X, soczewka Barlowa 0,7X, oświetlenie High-CRI 95%, lampa UV oraz laserowe pozycjonowanie 3D.
Dobry wybór do serwisu, gdzie liczy się komfort i stabilny obraz.
2 499,99 zł
Brutto
Dostępność produktu
Produkt dostępny
Opcje dostawy
Dowiedz się więcej
| Mikroskop triokularny QianLi Gorilla 6558 6.5X–58X QianLi Gorilla 6558 to profesjonalny mikroskop trinokularny przeznaczony do precyzyjnych prac serwisowych, lutowania pod mikroskopem oraz diagnostyki płyt głównych telefonów, laptopów i innych urządzeń elektronicznych. Zakres powiększenia 6.5X–58X pozwala wygodnie obserwować zarówno większy obszar roboczy, jak i bardzo drobne elementy na PCB. Model Gorilla 6558 sprawdzi się w serwisach, pracowniach elektronicznych oraz przy naprawach na poziomie płyty głównej — m.in. przy lutowaniu układów, inspekcji połączeń, naprawach BGA, pracy z procesorami, złączami, filtrami, kondensatorami i elementami SMD. |
| 6.5X–58X płynna regulacja powiększenia |
WF10X/23 szerokokątne okulary |
High-CRI 95% zintegrowane oświetlenie |
0,7X soczewka Barlowa w zestawie |

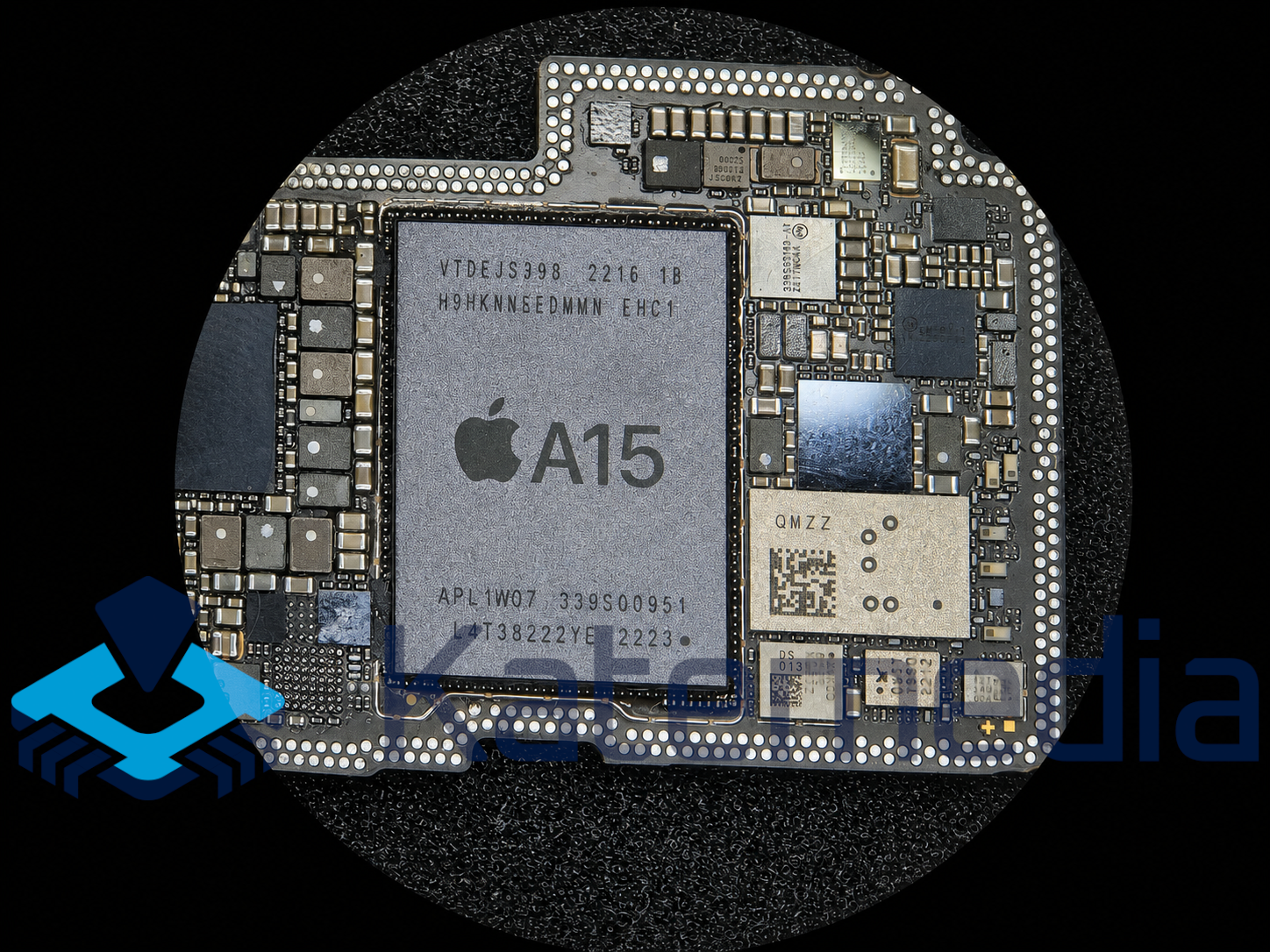

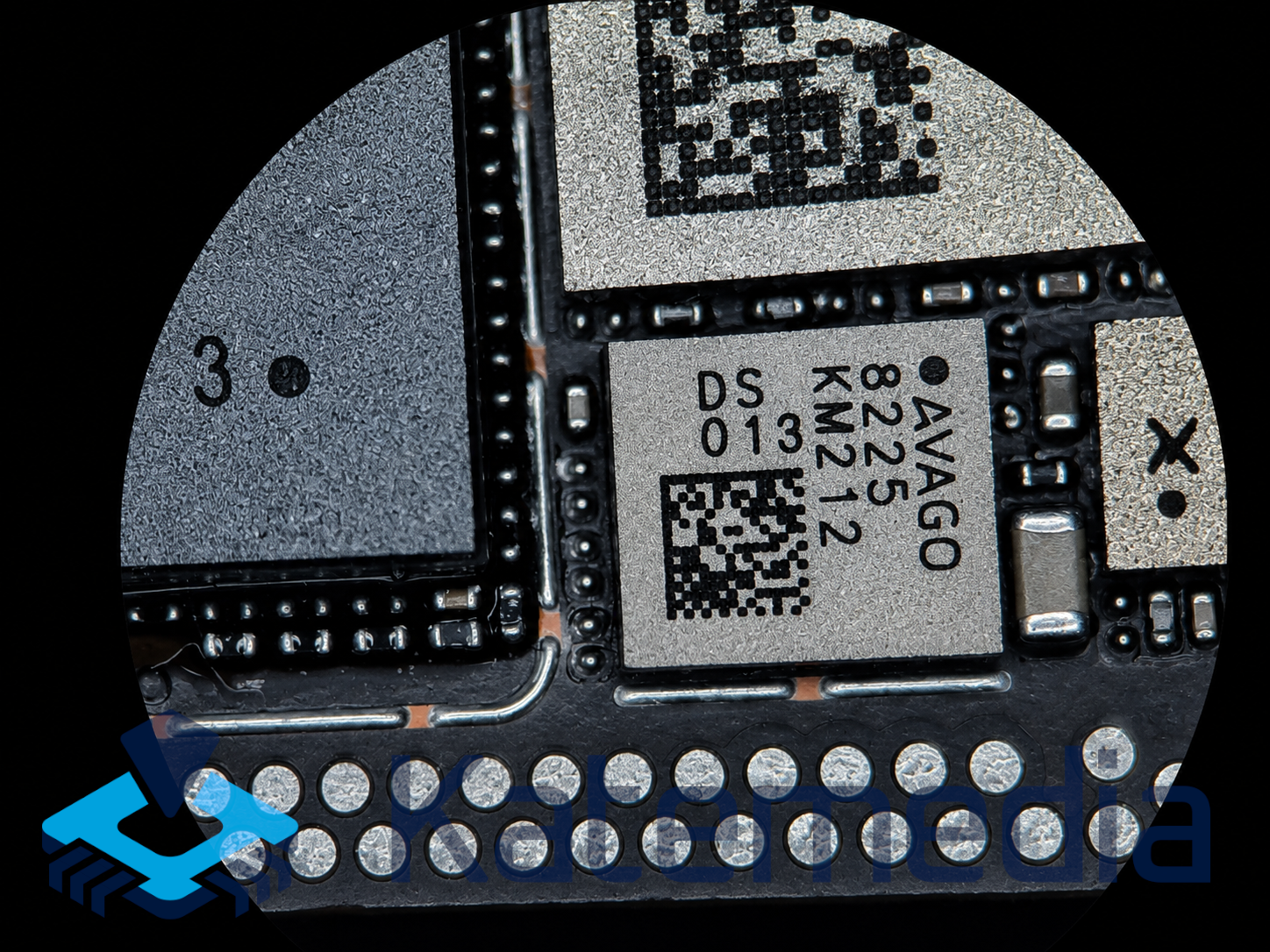

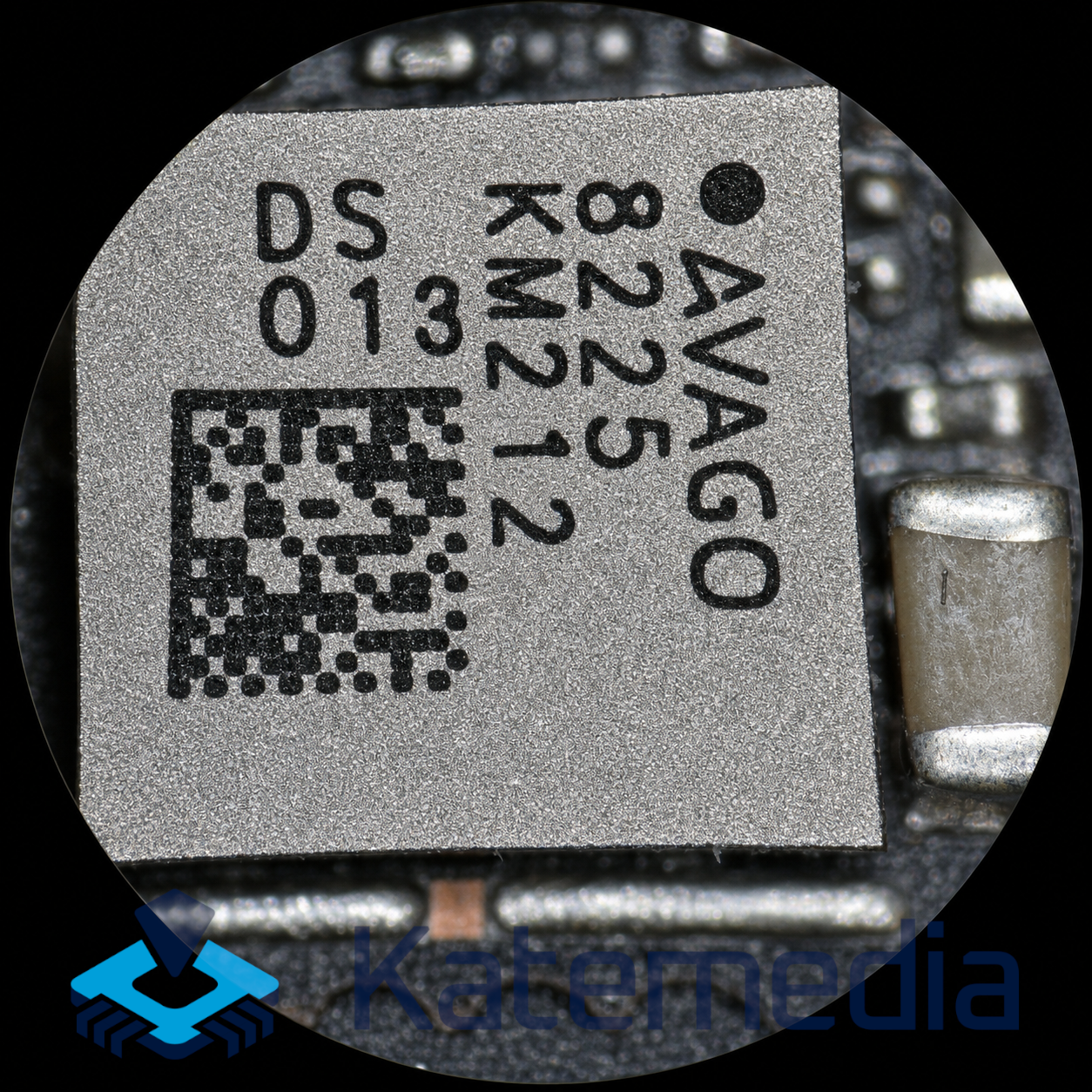

| Wysoka jakość obrazu i płynny zoom 6.5X–58X Mikroskop oferuje płynną regulację powiększenia w zakresie 6.5X–58X, dzięki czemu można szybko dopasować obraz do aktualnej pracy — od ogólnej inspekcji płyty po dokładną analizę najmniejszych elementów. Płynny zoom HD z synchronizacją ostrości ułatwia przechodzenie od szerszego pola widzenia do większego powiększenia. Przy większym zbliżeniu mikroskop pozwala dokładniej obserwować połączenia lutownicze, pady, kulki BGA, ścieżki, uszkodzenia mechaniczne oraz drobne elementy SMD. Obraz przy różnych poziomach zoomuMikroskop QianLi Gorilla 6558 pozwala płynnie dobrać powiększenie do pracy — od większego pola roboczego po dokładną obserwację detali PCB. Poniżej przykładowy obraz przy trzech poziomach zbliżenia: minimalnym, średnim i maksymalnym.
Zdjęcia poglądowe
Zdjęcia wykonano telefonem przez okulary mikroskopu, aby możliwie dobrze pokazać obraz podczas pracy. Fotografie nie są idealnym odwzorowaniem — rzeczywisty obraz widoczny bezpośrednio przez mikroskop jest wyraźniejszy, bardziej naturalny i jaśniejszy. Wszystkie zdjęcia wykonano bez soczewki Barlowa. |
| Soczewka Barlowa 0,7X w zestawie W zestawie znajduje się soczewka Barlowa 0,7X, która zwiększa pole widzenia oraz odległość roboczą. Jest to szczególnie przydatne podczas lutowania, pracy z hot airem i manipulowania narzędziami pod mikroskopem. Soczewka Barlowa 0,7X zmniejsza powiększenie względem podstawowego zakresu, ale daje więcej przestrzeni pomiędzy obiektywem a naprawianą płytą. Dzięki temu łatwiej operować kolbą lutowniczą, pincetą, dyszą hot air, plecionką, topnikiem i innymi narzędziami serwisowymi. |

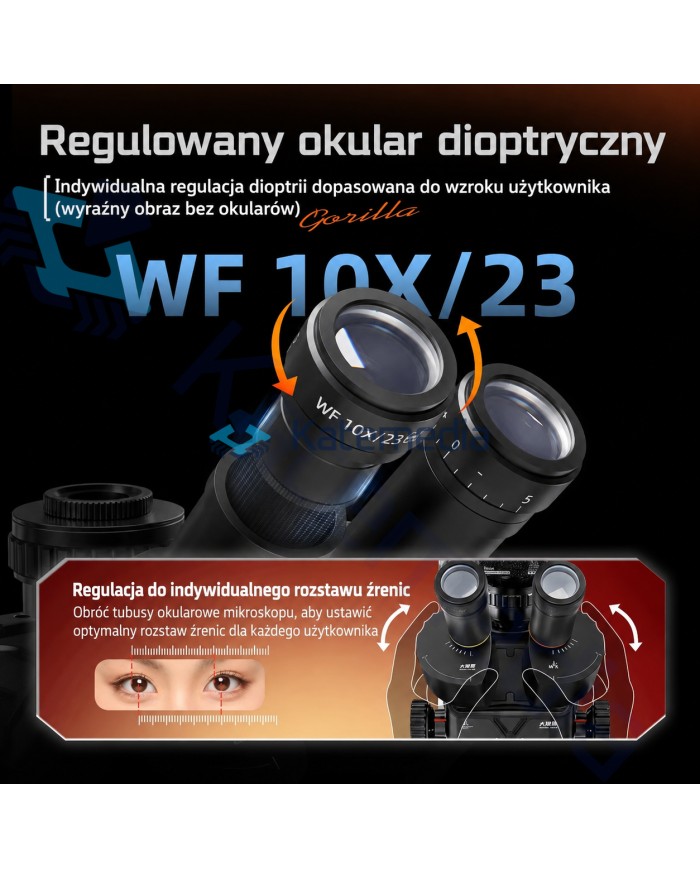

| Regulowane okulary WF10X/23 i komfort pracy Okulary WF10X/23 zapewniają szerokie pole widzenia, ułatwiają orientację na płycie i zwiększają komfort pracy. Regulacja dioptrii pozwala dopasować obraz do wzroku użytkownika. Mikroskop umożliwia również regulację rozstawu okularów, dzięki czemu można dopasować tubusy do indywidualnego rozstawu źrenic i ograniczyć zmęczenie oczu podczas długiej pracy. |

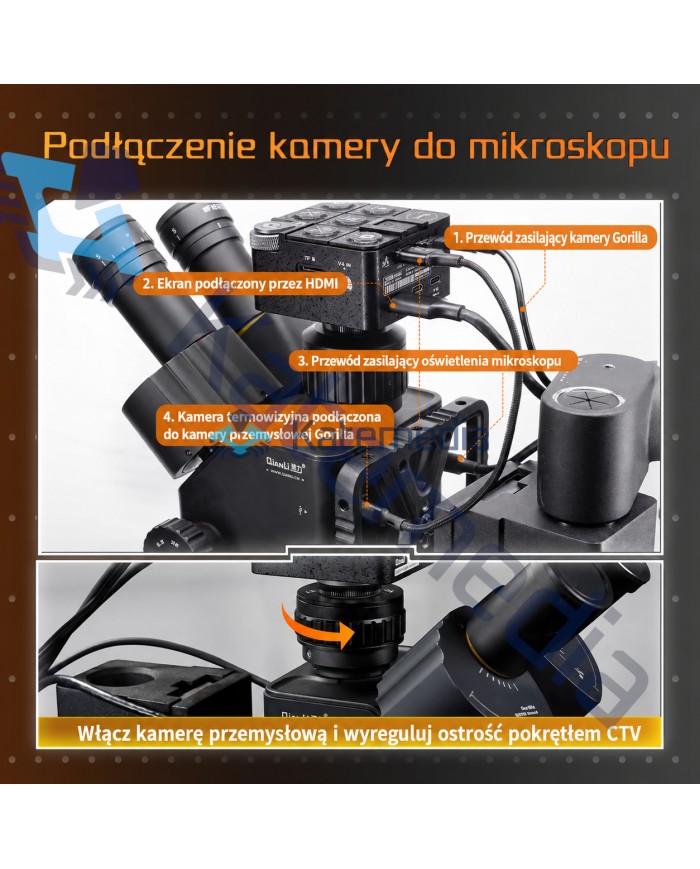

| Konstrukcja trinokularna — gotowy pod kamerę QianLi Gorilla 6558 posiada konstrukcję trinokularną, czyli dodatkowy tor optyczny do podłączenia kamery mikroskopowej. To dobre rozwiązanie dla serwisów, które chcą pracować jednocześnie na okularach i monitorze, nagrywać naprawy lub prezentować obraz klientowi. W zestawie znajduje się adapter CTV 0.5X. Po zamontowaniu kompatybilnej kamery obraz może być przesyłany na monitor, np. przez HDMI, zależnie od zastosowanego modelu kamery. |
| Oświetlenie High-CRI 95%, UV i regulacja światła Mikroskop jest wyposażony w zintegrowany moduł oświetlenia High-CRI 95%, który poprawia widoczność detali i zapewnia naturalniejsze odwzorowanie kolorów. Ma to znaczenie przy ocenie stanu płyty głównej, ścieżek, elementów SMD, padów oraz jakości lutów. Moduł jest zintegrowany z konstrukcją mikroskopu, więc użytkownik nie musi stosować osobnego pierścienia LED ani dodatkowego zewnętrznego oświetlenia.
Trzy tryby oświetlenia pozwalają dopasować doświetlenie do rodzaju pracy — od ogólnej inspekcji płyty po obserwację drobnych padów, ścieżek lub kulek BGA. Pomaga to ograniczyć odbicia i uzyskać czytelniejszy obraz. W zestawie znajduje się również lampa UV przydatna m.in. przy utwardzaniu klejów, maski UV i innych materiałów serwisowych. Osłona lampy jest odporna na korozję i łatwa do utrzymania w czystości, a moduł oświetlenia ma kompaktowe wymiary około 81 × 65 mm. |

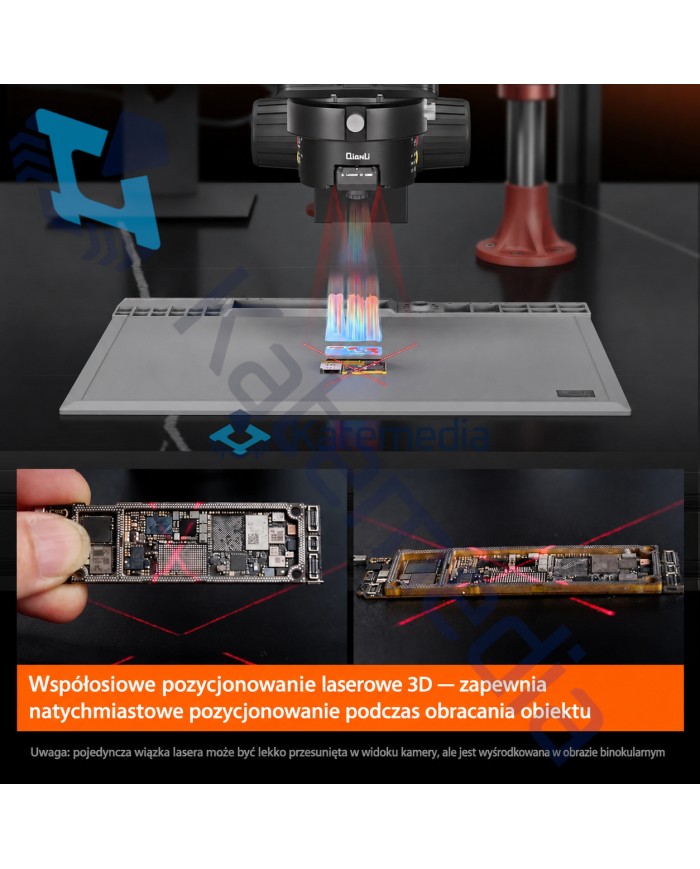

| Precyzyjne pozycjonowanie laserowe 3D Mikroskop posiada współosiowe pozycjonowanie laserowe 3D, które ułatwia szybkie ustawienie pola pracy i odnalezienie miejsca naprawy na płycie głównej. To praktyczne rozwiązanie przy pracy z PCB, szczególnie gdy często trzeba wracać do konkretnego układu, złącza lub obszaru naprawy.
|
| Tylna rama montażowa na dodatkowe akcesoria Z tyłu głowicy znajduje się rozbudowana metalowa rama montażowa z gwintami 1/4” i 3/8” oraz otworami w standardzie ARRI. Dzięki temu do mikroskopu można zamontować dodatkowe kompatybilne akcesoria, uchwyty, adaptery lub elementy pomocnicze. Rozbudowana klatka montażowa zwiększa możliwości rozbudowy stanowiska i pozwala lepiej dopasować mikroskop do potrzeb serwisu bez stosowania przypadkowych mocowań. |
| Możliwość rozbudowy o termowizję W wybranych konfiguracjach QianLi Gorilla 6558 współpracuje z modułem termowizyjnym 256 IR / Super Cam X256. To przydatne rozwiązanie przy diagnostyce zwarć, lokalizowaniu grzejących się układów i szybszym wykrywaniu problemów na płycie głównej. Kamera termowizyjna może współpracować z kamerą QianLi Gorilla 4K HDMI oraz oprogramowaniem na komputer lub telefon. Pozwala to połączyć obraz mikroskopowy i termowizyjny w jednym stanowisku roboczym. |
| Stabilna konstrukcja do pracy serwisowej Korpus mikroskopu wykonano z wysokiej jakości materiałów, dzięki czemu całość jest trwała i dobrze przystosowana do codziennej pracy w serwisie. W zestawie znajduje się podstawa 40 × 30 cm, kolumna wkręcana w podstawę 230 × 32 mm oraz uchwyt na głowicę o średnicy 77 mm. Taka konfiguracja zapewnia stabilne mocowanie i wygodną pracę podczas lutowania, inspekcji oraz diagnostyki płyt głównych. |
| Najważniejsze zalety QianLi Gorilla 6558 | |
| ✓ powiększenie 6.5X–58X z płynną regulacją, ✓ płynny zoom HD z synchronizacją ostrości, ✓ soczewka Barlowa 0,7X w zestawie, ✓ większe pole widzenia i większa odległość robocza, ✓ konstrukcja trinokularna z możliwością podłączenia kamery, ✓ szerokokątne okulary WF10X/23, ✓ regulacja dioptrii i rozstawu okularów, ✓ adapter CTV 0.5X w zestawie, ✓ moduł oświetlenia High-CRI 95%, ✓ trzy tryby oświetlenia. |
✓ sterowanie oświetleniem jednym przyciskiem, ✓ lampa UV do utwardzania w zestawie, ✓ regulowany zakres oświetlenia UV, ✓ laserowe pozycjonowanie 3D, ✓ tylna rama montażowa z gwintami 1/4” i 3/8”, ✓ otwory montażowe w standardzie ARRI, ✓ możliwość montażu dodatkowych akcesoriów, ✓ podstawa 40 × 30 cm w zestawie, ✓ kolumna 230 × 32 mm, ✓ uchwyt na głowicę 77 mm. |
| Dane techniczne | |
| Marka | QianLi |
| Model | Gorilla 6558 |
| Typ | Mikroskop trinokularny / stereoskopowy |
| Zakres powiększenia | 6.5X–58X |
| Typ zoomu | Płynny zoom HD |
| Synchronizacja ostrości | Tak |
| Okulary | WF10X/23 |
| Regulacja dioptrii | Tak |
| Regulacja rozstawu okularów | Tak |
| Soczewka Barlowa | 0,7X, w zestawie |
| Tor kamery | Tak, trinokularny |
| Adapter kamery | CTV 0.5X |
| Oświetlenie | W zestawie |
| CRI oświetlenia | High-CRI 95% |
| Tryby oświetlenia | 3 tryby |
| Sterowanie oświetleniem | Krótkie naciśnięcie — włączenie, długie przytrzymanie — zmiana trybów, ponowne naciśnięcie — blokada trybu |
| Lampa UV | W zestawie |
| Moduł termowizji | Obsługiwany (brak w zestawie) |
| Kompatybilność termowizji | 256 IR / Super Cam X256 |
| Pozycjonowanie laserowe | Tak, współosiowe 3D |
| Gwinty montażowe | 1/4” i 3/8”, standard ARRI |
| Kolumna | Wkręcana w podstawę, 230 × 32 mm |
| Uchwyt na głowicę | Średnica 77 mm |
| Podstawa | 40 × 30 cm |
| Wymiary modułu oświetlenia | Około 81 × 65 mm |
| Waga z opakowaniem | 7 kg |

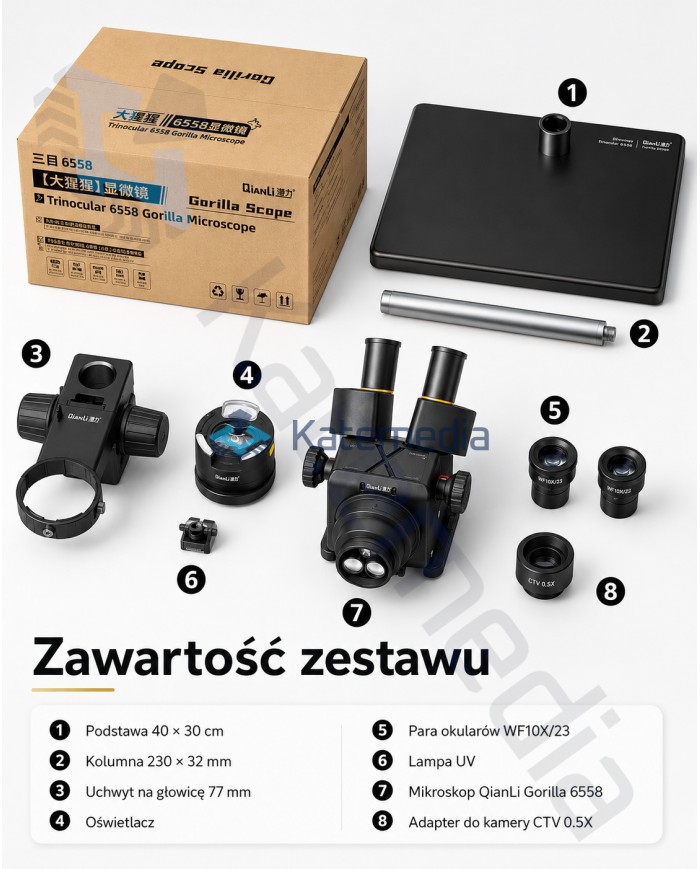

| Zawartość zestawu ✓ mikroskop QianLi Gorilla 6558, ✓ para okularów WF10X/23, ✓ adapter CTV 0.5X, ✓ soczewka Barlowa 0,7X, ✓ kolumna wkręcana w podstawę 230 × 32 mm, ✓ uchwyt na głowicę o średnicy 77 mm, ✓ podstawa 40 × 30 cm, ✓ moduł oświetlenia, ✓ lampa UV, ✓ zestaw śrub mocujących. |
Co warto dokupić do zestawu?
Obiektyw Qianli 0.5X do mikroskopu Gorilla 6558
W zestawie mikroskop posiada obiektyw 0,7X, jednak dla osób potrzebujących większego pola roboczego i większej przestrzeni podczas pracy rekomendujemy dokupienie obiektywu 0,5X.
Kamera do mikroskopu QianLi Gorilla 4K HDMI USB (Sensor Sony 1/1.8”)
Aby wykorzystać pełen potencjał mikroskopu, zalecamy zamówienie kamery z zestawu, która idealnie współpracuje z mikroskopem i pozwala wygodnie wyświetlać obraz na monitorze.
Uchwyt do mikroskopu – stelaż FlexARM
W celu zwiększenia komfortu użytkowania oraz poprawy ergonomii stanowiska pracy warto dokupić stelaż FlexARM, dzięki któremu mikroskop nie musi stać bezpośrednio na biurku.
